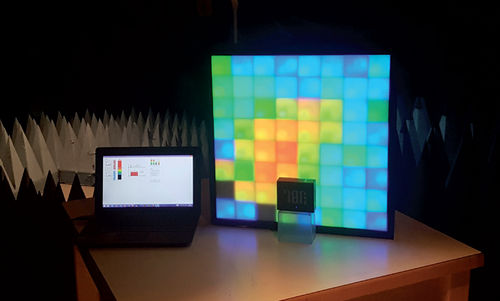

Strumento di misura di campi elettromagnetici RWD – 64PC

USBcon displayanalogico

RWD - 64PC Questo nuovo sistema di misurazione e visualizzazione delle radiazioni EM comprende 64 sensori che operano tra 50 MHz e 3 GHz. La comunicazione bidirezionale (USB) è stabilita tra tutti i sensori e un pc. Questa permette di regolare in tempo reale la sensibilità e la dinamica e la velocità di acquisizione. Il software sviluppato permette la registrazione e la lettura dei dati, nonché un'analisi approfondita dei risultati. Presentazione Regolazione in tempo reale della sensibilità del sensore. Sensibilità : -60 dBm à 0 dBm Numero di sensori : 64 Gamma dinamica minima : 3 dB Larghezza di banda : 50 MHz à 3 GHz Numero di colori visualizzati : 1024 Velocità di acquisizione : 50 max (1 acquisizione = 64 sensori) Registrazione dei dati : .dat .bin Applicazioni Distribuzione del campo EM in una camera riverberante. Con la funzione MaxHold è possibile controllare la distribuzione del campo elettromagnetico all'interno di una camera riverberante. Funzione MaxHold su un giro di agitazione Verifica che ogni sensore registri un valore massimo Visualizzazione in funzione del tempo (Burst) Con una velocità di acquisizione di 50 Img/s è possibile osservare l'evoluzione dell'immagine dopo brevi fenomeni (> 20ms) in funzione del tempo. La funzione di scorrimento (film) permette di visualizzare in continuo in 2D l'evoluzione del campo. La funzione di curva permette di visualizzare direttamente l'evoluzione del campo (media mobile su N acquisizioni) su vari sensori precedentemente selezionati.
