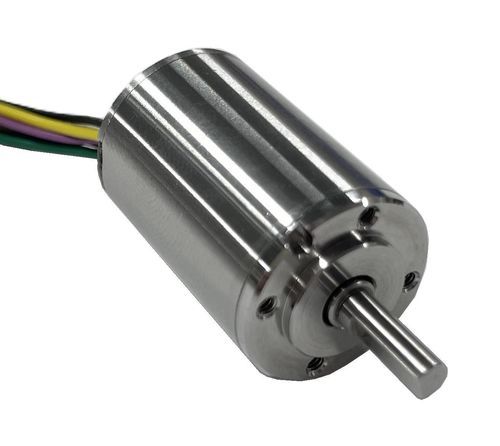

Motore brushless TB16S24

DC24 Vper il settore della robotica

Panoramica
Thumbelina® è un motore DC brushless che fornisce elevata coppia e una forte capacità di tenuta anche senza alimentazione, contribuendo a ridurre il consumo energetico. Il suo design ultracompatto consente l'installazione in spazi ristretti come le pinze robotiche. Sono disponibili versioni opzionali con riduttore.

Gamma di prodotti

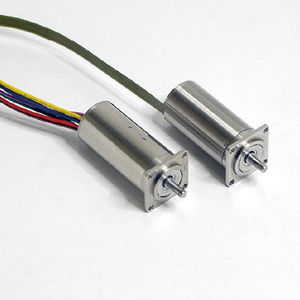

Motore DC brushless TB12M

• Dimensioni: φ12 x 27mm
• Massa: 18,5 g
• Tensione nominale: 12V/24V
• Coppia di stallo (coppia di mantenimento): 18–25 mNm
• Potenza massima: 5–10 W

Motore DC brushless TB16M (in sviluppo)

• Dimensioni: φ16 x 36mm
• Massa: 42 g
• Tensione nominale: 24V
• Coppia di stallo (coppia di mantenimento): 77 mNm
• Potenza massima: 11 W

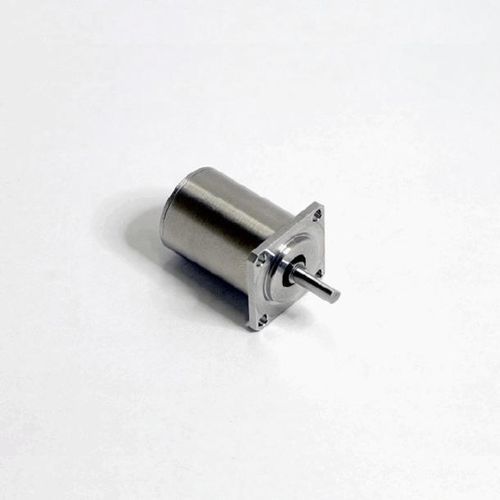

Motore DC brushless TB16S (in sviluppo)

• Dimensioni: φ16 x 23mm
• Massa: 26 g
• Tensione nominale: 24V
• Coppia di stallo (coppia di mantenimento): 42 mNm
• Potenza massima: 11 W

Serie opzionali (con riduttori)
Riduttore Harmonic Drive® (taglia piccola)

• Dimensioni: □13 x 46,3mm
• Rapporti: A: 1/30, B: 1/50, C: 1/100
• Tensione di alimentazione: 12V/24V
• Coppia ammissibile: A: 0,06 Nm, B: 0,11 Nm, C: 0,15 Nm

Riduttore Harmonic Drive® (taglia grande)

• Dimensioni: □20 x 50,6mm
• Rapporti: D: 1/30, E: 1/50, F: 1/100
• Tensione di alimentazione: 12V/24V
• Coppia ammissibile: A: 0,25 Nm, B: 0,4 Nm, C: 0,6 Nm

Riduttore epicicloidale

• Dimensioni: G: □13 x 54,7mm, H: □13 x 58,2mm, J/K: □13 x 61,7mm, L: □13 x 65,2mm
• Rapporti: G: 1/4, H: 1/16, J: 1/48, K: 1/64, L: 1/256
• Tensione di alimentazione: 12V/24V
• Coppia ammissibile: G: 0,15 Nm, H: 0,2 Nm, J: 0,25 Nm, K: 0,25 Nm, L: 0,28 Nm

CROWNROBOX GEAR®

• Dimensioni: □13 x 59mm
• Rapporto: 1/50
• Tensione di alimentazione: 24V
• Coppia ammissibile: 0,3 Nm

Caratteristiche / Specifiche tecniche

• Elevata coppia e forte capacità di mantenimento anche senza alimentazione
• Progetto brushless DC che contribuisce alla riduzione del consumo energetico
• Dimensioni ultracompatte che consentono l'installazione in spazi ristretti come pinze robotiche
• Tensioni supportate: 12V / 24V (a seconda del modello)
• Esempi di dimensioni: φ12 x 27mm (TB12M), φ16 x 36mm (TB16M), φ16 x 23mm (TB16S)
• Esempi di coppie di stallo: 18–25 mNm (TB12M), 42 mNm (TB16S), 77 mNm (TB16M)
• Esempi di potenze massime: 5–10 W (TB12M), 11 W (TB16M/TB16S)
• Varie opzioni di riduttori disponibili (Harmonic Drive, ingranaggi epicicloidali, CROWNROBOX)
