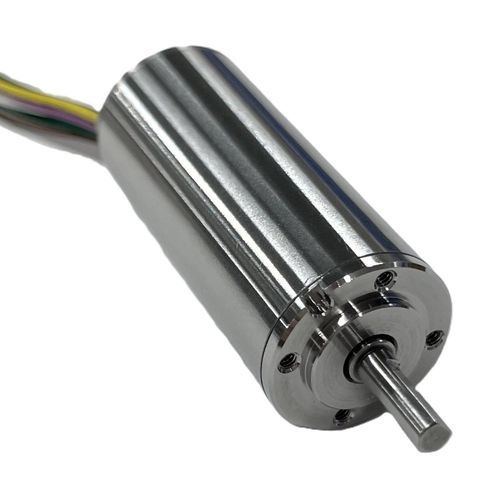

Motore brushless TB16M24

DCBLCD24 V

Panoramica del prodotto
Thumbelina® è una serie di motori DC brushless progettata per installazioni ultracompatte che richiedono coppia di tenuta anche senza alimentazione e riduzione del consumo energetico. I modelli sono adatti a spazi ristretti come mani robotiche e unità di precisione di piccole dimensioni. Sono disponibili versioni opzionali con riduttori integrati per esigenze applicative diverse.

Motore DC brushless TB12M

• Dimensioni: φ12 x 27 mm
• Massa: 18,5 g
• Tensione nominale: 12 V / 24 V
• Coppia di tenuta (a motore fermo): 18–25 mNm
• Potenza massima: 5–10 W

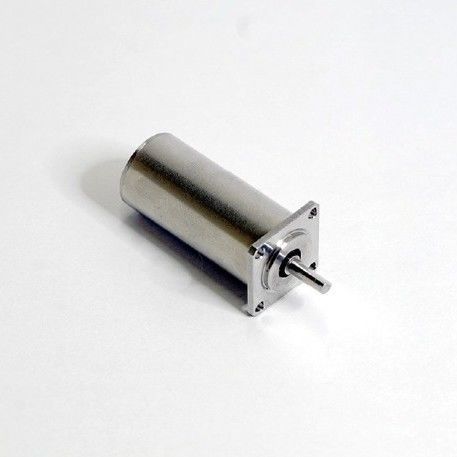

Motore DC brushless TB16M (in sviluppo)

• Dimensioni: φ16 x 36 mm
• Massa: 42 g
• Tensione nominale: 24 V
• Coppia di tenuta (a motore fermo): 77 mNm
• Potenza massima: 11 W

Motore DC brushless TB16S (in sviluppo)

• Dimensioni: φ16 x 23 mm
• Massa: 26 g
• Tensione nominale: 24 V
• Coppia di tenuta (a motore fermo): 42 mNm
• Potenza massima: 11 W

Opzioni con riduttori
Le varianti opzionali Thumbelina® includono riduttori compatti abbinati al corpo motore ultracompatto per applicazioni che richiedono maggior coppia o riduzione della velocità.

Riduttore Harmonic Drive® (piccolo)

• Dimensioni: □13 x 46,3 mm
• Rapporti: A: 1/30, B: 1/50, C: 1/100
• Tensione di alimentazione: 12 V / 24 V
• Coppia ammissibile: A: 0,06 Nm, B: 0,11 Nm, C: 0,15 Nm

Riduttore Harmonic Drive® (medio)

• Dimensioni: □20 x 50,6 mm
• Rapporti: D: 1/30, E: 1/50, F: 1/100
• Tensione di alimentazione: 12 V / 24 V
• Coppia ammissibile: D: 0,25 Nm, E: 0,4 Nm, F: 0,6 Nm

Riduttore planetario

• Dimensioni: G: □13 x 54,7 mm; H: □13 x 58,2 mm; J/K: □13 x 61,7 mm; L: □13 x 65,2 mm
• Rapporti: G: 1/4, H: 1/16, J: 1/48, K: 1/64, L: 1/256
• Tensione di alimentazione: 12 V / 24 V
• Coppia ammissibile: G: 0,15 Nm, H: 0,2 Nm, J: 0,25 Nm, K: 0,25 Nm, L: 0,28 Nm

CROWNROBOX GEAR®

• Dimensioni: □13 x 59 mm
• Rapporto: 1/50
• Tensione di alimentazione: 24 V
• Coppia ammissibile: 0,3 Nm

Caratteristiche / Specifiche tecniche

• Nome serie: Thumbelina®
• Modelli rappresentativi: TB12M, TB16M (in sviluppo), TB16S (in sviluppo)
• TB12M — Dimensioni φ12 x 27 mm, Massa 18,5 g, Tensione nominale 12 V / 24 V, Coppia di tenuta 18–25 mNm, Potenza max 5–10 W
• TB16M — Dimensioni φ16 x 36 mm, Massa 42 g, Tensione nominale 24 V, Coppia di tenuta 77 mNm, Potenza max 11 W
• TB16S — Dimensioni φ16 x 23 mm, Massa 26 g, Tensione nominale 24 V, Coppia di tenuta 42 mNm, Potenza max 11 W
• Riduttori opzionali (Harmonic Drive®, planetario, CROWNROBOX GEAR®) disponibili in più rapporti e coppie ammissibili
• Applicazioni principali: mani robotiche, unità di piccola precisione e altre installazioni in spazi ristretti
