Motore brushless TB12M

DCBLCD12 V

Panoramica del prodotto
Thumbelina® è un motore DC brushless progettato per fornire elevata coppia e mantenere un forte momento di bloccaggio anche senza alimentazione, contribuendo alla riduzione del consumo energetico. Il suo design ultracompatto consente l'installazione in spazi ridotti come le pinze robotiche. È disponibile una gamma di riduttori opzionali per diverse applicazioni. (Applicazioni: pinze robotiche, piccoli unità di precisione)

Varianti del prodotto

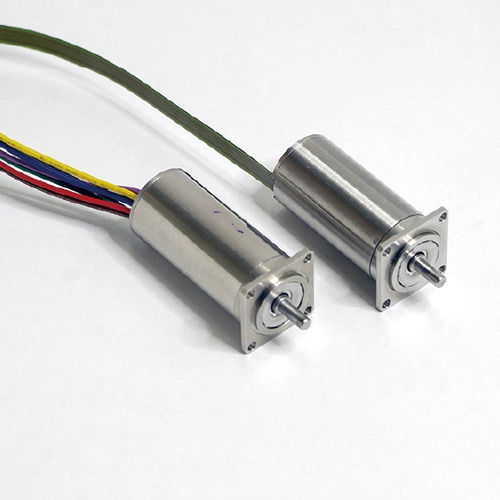

Motore DC brushless TB12M
Dimensioni: φ12 x 27 mm
Massa: 18,5 g
Tensione nominale: 12V / 24V
Coppia di bloccaggio (a fermo): 18–25 mNm
Potenza massima: 5–10 W

Motore DC brushless TB16M (in sviluppo)
Dimensioni: φ16 x 36 mm
Massa: 42 g
Tensione nominale: 24V
Coppia di bloccaggio: 77 mNm
Potenza massima: 11 W

Motore DC brushless TB16S (in sviluppo)
Dimensioni: φ16 x 23 mm
Massa: 26 g
Tensione nominale: 24V
Coppia di bloccaggio: 42 mNm
Potenza massima: 11 W

Serie con opzioni (riduttori)
Riduttore Harmonic Drive® (piccolo)
Dimensioni: □13 x 46,3 mm
Rapporti: A: 1/30 B: 1/50 C: 1/100
Tensione di alimentazione: 12V / 24V
Coppia ammissibile: A: 0,06 Nm B: 0,11 Nm C: 0,15 Nm

Riduttore Harmonic Drive® (grande)
Dimensioni: □20 x 50,6 mm
Rapporti: D: 1/30 E: 1/50 F: 1/100
Tensione di alimentazione: 12V / 24V
Coppia ammissibile: A: 0,25 Nm B: 0,4 Nm C: 0,6 Nm

Riduttore epicicloidale (planetario)
Dimensioni: G: □13 x 54,7 mm H: □13 x 58,2 mm J/K: □13 x 61,7 mm L: □13 x 65,2 mm
Rapporti: G: 1/4 H: 1/16 J: 1/48 K: 1/64 L: 1/256
Tensione di alimentazione: 12V / 24V
Coppia ammissibile: G: 0,15 Nm H: 0,2 Nm J: 0,25 Nm K: 0,25 Nm L: 0,28 Nm

CROWNROBOX GEAR®
Dimensioni: □13 x 59 mm
Rapporto: 1/50
Tensione di alimentazione: 24V
Coppia ammissibile: 0,3 Nm

Caratteristiche principali / specifiche (sintesi)

• Progetto ad elevata coppia con forte capacità di mantenimento anche senza alimentazione
• Motore DC brushless che contribuisce alla riduzione del consumo energetico
• Design ultracompatto adatto all'integrazione in spazi ridotti come le pinze robotiche
• Varianti principali: TB12M, TB16M (in sviluppo), TB16S (in sviluppo)
• Tensione di esercizio: 12V / 24V (a seconda del modello)
• Intervallo rappresentativo del momento di bloccaggio: 18 mNm–77 mNm (a seconda del modello)
• Intervallo rappresentativo di potenza: 5 W–11 W (a seconda del modello)
• Compatibile con vari riduttori opzionali (Harmonic Drive®, planetario, CROWNROBOX GEAR®, ecc.)
• Esempi di applicazioni: pinze robotiche, piccoli unità di precisione
