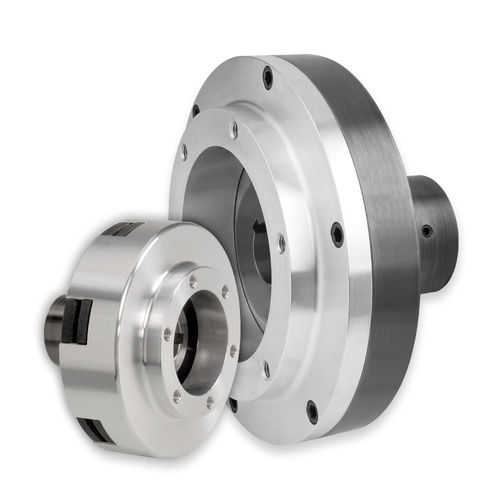

Limitatore di coppia a frizione STL series
meccanicomodularecon adattatore

limitatore di coppia a frizione
limitatore di coppia a frizione
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Funzionamento
a frizione, meccanico
Altre caratteristiche
modulare, con adattatore
Coppia

Min.: 16,66 ft.lb

Max.: 1.011 ft.lb

Velocità di rotazione

1.325 rpm, 1.750 rpm
(8.325,22 rad.min-1, 10.995,57 rad.min-1)

Descrizione

MECCANISMI LIMITATORI DI COPPIA A FRIZIONE MECCANICA CON ADATTATORI Protezione da sovraccarico continua e momentanea Funzione: Protezione da sovraccarico Disposizione dell'azionamento: Albero a componente montato su adattatore Il meccanismo del limitatore di coppia ha un foro passante e una chiavetta per connettersi ad un albero completamente supportato. L'adattatore si collega a una puleggia montata su cuscinetto, un ingranaggio o un altro componente. Funzionamento Il limitatore di coppia a frizione, regolabile meccanicamente e continuamente impegnato, scivola in caso di sovraccarico. La coppia alla quale il limitatore slitta è regolabile sul campo attraverso il serraggio o l'allentamento di un dado. Il dado di regolazione è bloccato in posizione dalle viti di regolazione quando viene stabilita la coppia desiderata. Montaggio Attraverso/mezzo albero o all'estremità dell'albero. Il limitatore di coppia scorre sull'albero ed è fissato con viti di regolazione e chiave fornita dal cliente. L'adattatore si collega ad una puleggia, un ingranaggio o una ruota dentata completamente supportati e montati su cuscinetti. Nota: Il meccanismo NON supporta l'adattatore. Applicazioni Protezione momentanea da sovraccarico. Per applicazioni di controllo continuo dello slittamento o della tensione, è necessario utilizzare una frizione o un freno SensiFlex®. Il numero massimo di giri varia a seconda del modello. Consultare le schede di dettaglio. Consultare i tecnici se l'applicazione prevista supera il numero di giri massimo indicato. Caratteristiche del design Nessun reset richiesto. Alesati per adattarsi fino al massimo indicato (US & Metric) per una facile installazione. La faccia lavorata e il cerchio dei bulloni sull'adattatore facilitano la connessione alla puleggia o all'ingranaggio montato su cuscinetto.

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di Mach III Clutch, Inc.
