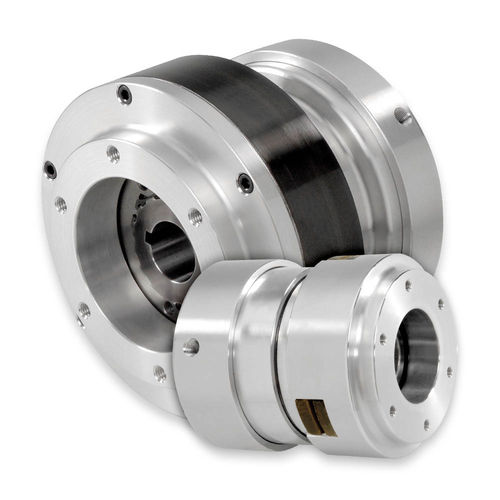

Frizione con adattatore STH series

a frizionepneumaticaper applicazioni a coppia elevata

MECCANISMI DI FRIZIONE A INNESTO PNEUMATICO CON ADATTATORI Collegare un albero supportato e un componente montato su cuscinetto Funzione: Collegare, scollegare Disposizione dell'azionamento: Albero a componente montato su adattatore Funzionamento La frizione a frizione si innesta con la pressione dell'aria, la molla viene rilasciata quando l'aria si esaurisce. La coppia è lineare in risposta alla pressione dell'aria applicata. Montaggio Albero passante/medio o estremità dell'albero. La frizione scorre sull'albero ed è fissata con viti di fermo e una chiave fornita dal cliente. Braccio antirotazione richiesto per prevenire la rotazione dell'alloggiamento dell'aria. Progettato per il montaggio orizzontale. Se è richiesto il montaggio verticale, consultare l'ufficio tecnico per le opzioni Nota: Il meccanismo della frizione NON supporta l'adattatore. Applicazioni I meccanismi a frizione sono adatti per applicazioni cicliche che collegano e scollegano due alberi completamente supportati. Il numero massimo di giri varia a seconda del modello. Si prega di consultare le schede di dettaglio. Consultare l'ufficio tecnico se l'applicazione prevista supera il numero massimo di giri indicato. Caratteristiche del design Alesati per adattarsi fino al massimo indicato (US & Metric) per una facile installazione La faccia della macchina e il cerchio dei bulloni sull'adattatore facilitano la connessione alla puleggia o all'ingranaggio montato su cuscinetto Sono disponibili versioni con rivestimento a basso coefficiente d'attrito per applicazioni che richiedono uno slittamento o una gamma di coppia più stretta. Contattare l'ufficio tecnico per i dettagli.
