Raccordo idraulico 007

per carburantepneumaticofilettato

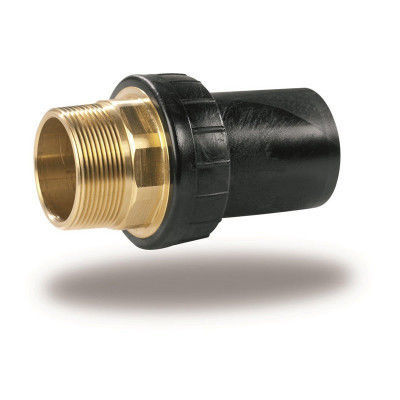

Adattatore di transizione PE/ottone con filettatura maschio per GAS (conica). Realizzato mediante stampaggio a iniezione, viene utilizzato per collegare diversi materiali (uno dei quali deve essere polietilene) nei sistemi di tubazioni per il trasporto di acqua potabile. Può essere utilizzato anche nei sistemi a gas fino a d63x2". - Applicazioni: Uso di gas combustibile, uso di acqua, uso di acqua potabile, applicazione industriale, uso per la prevenzione degli incendi Materiali: - Corpo in ottone CW612N secondo UNI EN 12168. - Spina in polietilene ad alta densità PE100, nero. - O-ring in NBR 70 Sh.A approvato per gas e acqua potabile (DVGW). Certificazioni: - UNI EN 1555-3 (KIWA KIP-095784) - UNI EN 12201-3 D.M.174 (KIWA KIP-095789) - UNI EN ISO 15494 (KIWA KIP-095785) - DVGW G5600-1 (DW-7521CR0172) - DVGW GW335-B4 (DW-7511CR0155) - ACS C.M. 25.11.02 DGS/SD7A n.571 - PZH POLAND HK/W/0553/01/2012 Note tecniche: - Connessione metallo/PE conforme alla norma UNI 9736, con passaggio completo. - Certificato per l'uso nei sistemi di acqua potabile secondo il D.M. 174 del 2004. - Soggetto a test di pressione secondo ISO 1167 e specifica di test MACPLAST aggiuntiva. - Dimensioni del polietilene secondo UNI EN 1555-3, spessore standard SDR11. - Spina saldabile in PE per elettrofusione UNI 10521 o saldatura a testa UNI 10520. - Filettatura maschio conica, secondo UNI EN 10226-1 (exISO7/1) con sigillo zigrinato. - Utilizzare una chiave a gancio per il serraggio. Caratteristiche aggiuntive: - Dotato di o-ring di sicurezza interno. Altre informazioni: - Approvato per l'uso su condotte di GAS fino a DE63 x 2". Norme: - UNI EN 1555-3 - UNI EN 12201-3 - ISO 4437-3 - ISO 4427-3 - UNI EN ISO 15494 - UNI EN 10226-1 Specifiche tecniche / Caratteristiche: - PN 16 bar (acqua) - MOP 5 bar (gas) - S5 / SDR11 Tabella dimensionale: Codice | DE (mm) | DN (pollice) | DN (mm) | Ø (mm) | L (mm) | T (pollice) | Peso (kg) 0070020015 | 20 | 1/2" | 15 | 40 | 95 | R 1/2" | 0.10 0070025020 | 25 | 3/4" | 20 | 45 | 90 | R 3/4" | 0.15 0070032025 | 32 | 1" | 25 | 55 | 105 | R 1" | 0.25 0070032032 | 32 | 1 1/4" | 32 | 55 | 105 | R 1 1/4" | 0.38 0070040032 | 40 | 1 1/4" | 32 | 65 | 120 | R 1 1/4" | 0.40 0070040040 | 40 | 1 1/2" | 40 | 75 | 120 | R 1 1/2" | 0.48 0070050025 | 50 | 1" | 25 | 75 | 115 | R 1" | 0.45 0070050040 | 50 | 1 1/2" | 40 | 75 | 125 | R 1 1/2" | 0.52 0070050050 | 50 | 2" | 50 | 85 | 130 | R 2 1/2" | 0.70 0070063040 | 63 | 1 1/2" | 50 | 85 | 135 | R 1 1/2" | 0.62 0070063050 | 63 | 2" | 50 | 85 | 140 | R 2" | 0.73 0070075050 | 75 | 2" | 50 | 110 | 145 | R 2" | 0.80 0070075065 | 75 | 2 1/2" | 65 | 110 | 155 | R 2 1/2" | 1.20 0070090080 | 90 | 3" | 80 | 125 | 170 | R 3" | 1.60 0070110100 | 110 | 4" | 100 | 155 | 200 | R 4" | 2.90 0070125100 | 125 | 4" | 100 | 155 | 200 | R 4" | 2.90
