Canalina di fissaggio per gas 088

per tubiper acqua

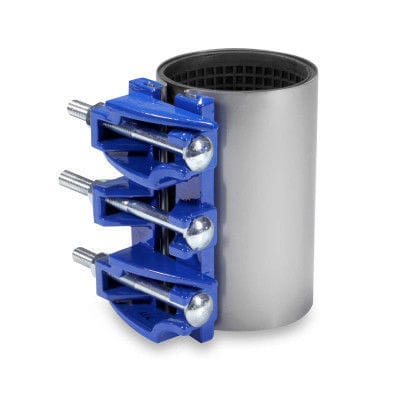

Collare a manicotto con tre tiranti per la riparazione temporanea di tutti i tipi di tubazioni d'acqua o gas. Compatibile con acqua potabile, viene utilizzato su molti tipi di crepe (anche trasversali) con profondità fino all'80%. Può essere utilizzato anche su crepe trasversali con profondità superiori all'80% purché le tubazioni siano ben ancorate, poiché il collare non funge da giunto di bloccaggio. Disponibile anche con dadi e bulloni in acciaio inox per una maggiore resistenza alla corrosione. - Riparazione di condotte rigide in acciaio, ghisa, fibrocemento e PVC. - Certificato per l'uso su sistemi di acqua potabile secondo il D.M. 174 del 2004. - Soggetto a test di pressione in laboratorio. - Applicazione su tutti i tipi di superfici, anche rugose. Caratteristiche aggiuntive - Temperatura di esercizio -10°C / 60°C. Altre informazioni - Non esporre alla luce solare diretta (per preservare lo stato della guarnizione). - Vedere le applicazioni consigliate per scegliere il collare giusto. - Seguire le indicazioni fornite per determinare la lunghezza. Materiali - Collare in ghisa sferoidale GJS-500-7 secondo UNI EN 1563, con rivestimento epossidico elettrostatico di spessore medio 250µm, atossico, secondo UNI EN 14901, - Bulloni di fissaggio in acciaio zincato: vite M14 secondo UNI EN ISO 898-1 con quadro sotto la testa rif. DIN/ISO 603, dado ISO 4032 (UNI 5587), rondella DIN125A/ISO7089, rivestimento protettivo di zinco elettrolitico bianco. - Guarnizione in gomma NBR, durezza 60 shore, attaccata alla banda in acciaio inox in conformità con DM174/2004 per l'uso su sistemi di acqua potabile. - Banda in acciaio inox AISI 304, spessore 0,80mm. - Bulloni in acciaio inox (AISI 304) su richiesta. Annotazioni tecniche - Riparazione di condotte rigide in acciaio, ghisa, fibrocemento e PVC. - Certificato per l'uso su sistemi di acqua potabile secondo il D.M. 174 del 2004. - Soggetto a test di pressione in laboratorio. - Applicazione su tutti i tipi di superfici, anche rugose. Tabella dimensionale (Selezione) Codice | Gamma (mm) | PN | MOP | Z (mm) | Tipo | Peso (kg) 0880048056 | 48/56 | PN 16 bar | MOP 6 bar | 200 | Bulloni GALV. | 3.50 0880056064 | 56/64 | PN 16 bar | MOP 6 bar | 200 | Bulloni GALV. | 3.58 0880060068 | 60/68 | PN 16 bar | MOP 6 bar | 200 | Bulloni GALV. | 3.65 0880068078 | 68/78 | PN 16 bar | MOP 6 bar | 200 | Bulloni GALV. | 3.70 0880078088 | 78/88 | PN 16 bar | MOP 6 bar | 200 | Bulloni GALV. | 3.74 0880088098 | 88/98 | PN 16 bar | MOP 6 bar | 200 | Bulloni GALV. | 3.74 0880098108 | 98/108 | PN 16 bar | MOP 6 bar | 200 | Bulloni GALV. | 3.65 0880108118 | 108/118 | PN 16 bar | MOP 6 bar | 200 | Bulloni GALV. | 3.75 Gamma (mm): 48/56 fino a 378/390 PN: 10 bar, 16 bar MOP: 3 bar, 4 bar, 6 bar Z (mm): 200 Tipo: Bulloni GALV., Bulloni INOX Peso (kg): 3.50 fino a 6.40 Caratteristiche tecniche - Articolo: 088 - Gamma (mm): 48/56 fino a 378/390 - PN: 10 bar, 16 bar - MOP: 3 bar, 4 bar, 6 bar - Z (mm): 200 - CH (mm): 22 chiave a forchetta - Numero di bulloni: 3 - Bulloni: M14 - Tipo: Bulloni GALV., Bulloni INOX - Precarico min (Nm): 30 - Precarico max (Nm): 70 - Peso (kg): 3.5 fino a 6.4
