Canalina di fissaggio per tubi 118

per acquaper gas

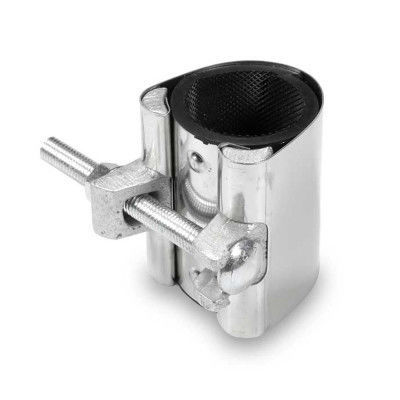

Collare a manicotto ad un tirante per la riparazione temporanea di tutti i tipi di tubazioni ad impiego acqua o gas. Compatibile con acqua potabile, si utilizza per la riparazione di rotture anche trasversali fino all'80%. Disponibile anche con bulloneria inox per una maggiore resistenza alla corrosione. - Riparazione di condotte rigide come acciaio, ghisa, fibrocemento e PVC. - Certificato all'utilizzo su impianti per acqua potabile secondo il D.M. 174 del 2004. - Collaudato con prove a pressione in laboratorio. - Applicazione su tutte le superfici, anche rugose. - Temperatura di utilizzo -10°C / 60°C. - Non esporre ad irradiazione solare (per conservazione della guarnizione). - Per la scelta del giusto collare verificare le applicazioni raccomandate. - Per il calcolo della lunghezza aiutarsi con le indicazioni in tabella. Materiali - Morsetto in ghisa sferoidale GJS-600-3 secondo UNI EN 1563, con rivestimento protettivo tipo zincatura a caldo bianca secondo UNI EN ISO 1461. - Bulloni di serraggio in acciaio zincato: vite M10 (D21-D64) M12 (D65-D229) secondo UNI EN ISO 898-1 con quadro sottotesta rif. DIN/ISO 603, dado flangiato DIN 6923, rivestimento in zinco elettrolitico bianco. - Guarnizione in NBR, durezza 60 shore, vulcanizzata sulla fascia inox e conforme al DM174/2004 per l'utilizzo su impianti acqua potabile. - Fascia in acciaio inox AISI 304 spessore 0,60mm (D21-D60) e 0,80mm (D60-D229). - Tirante inox (AISI 304) a richiesta. Certificazioni Riferimento | D (pollice) | PN | MOP | Z (mm) | Tipo | Peso (kg) 1180000020 | 3/4" | PN 16 bar | MOP 6 bar | 76 | Bulloni GALV. | 0.35 1180000025 | 1" | PN 16 bar | MOP 6 bar | 76 | Bulloni GALV. | 0.40 1180000032 | 1 1/4" | PN 16 bar | MOP 6 bar | 76 | Bulloni GALV. | 0.40 1180000040 | 1 1/2" | PN 16 bar | MOP 6 bar | 76 | Bulloni GALV. | 0.45 1180000050 | 2" | PN 16 bar | MOP 6 bar | 76 | Bulloni GALV. | 0.50 1181000020 | 3/4" | PN 16 bar | MOP 6 bar | 76 | Bulloni INOX | 0.35 1181000025 | 1" | PN 16 bar | MOP 6 bar | 76 | Bulloni INOX | 0.40 1181000032 | 1 1/4" | PN 16 bar | MOP 6 bar | 76 | Bulloni INOX | 0.40 1181000040 | 1 1/2" | PN 16 bar | MOP 6 bar | 76 | Bulloni INOX | 0.45 1181000050 | 2" | PN 16 bar | MOP 6 bar | 76 | Bulloni INOX | 0.50 - DN (pollice): 3/4", 1", 1 1/4", 1 1/2", 2" - PN: 16 bar - MOP: 6 bar - Z (mm): 76 - Tipo: Bulloni GALV., Bulloni INOX - Peso (kg): 0.35, 0.40, 0.45, 0.50 - Quantità minima d'ordine: 1 pezzo - Pressione massima di esercizio: vedi tabella dimensionale - Precarico min (Nm): 30 - Precarico max (Nm): 50 - Viti: M10 - Numero di viti: 1 - CH (mm): 17 chiave di manovra a forchetta
