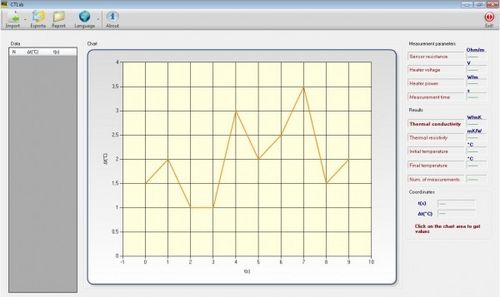

SOFTWARE PER LA REPORTISTICA DI MISURE DI CONDUCIBILITÀ TERMICA NEL TERRENO Il metodo di misurazione si basa sulla tecnica del cosiddetto sensore non stazionario, che utilizza una sonda (chiamata anche ago termico), il quale incorpora sia un filo di riscaldamento che un sensore di temperatura. La sonda viene inserita nel terreno. Dalla sua risposta ad un ciclo di riscaldamento per alcuni minuti è possibile calcolare la resistività termica (o il suo inverso, la conducibilità). Il principio della misura si basa su una caratteristica peculiare di una sorgente di calore rettilinea (il filo di riscaldamento della sonda): dopo un breve periodo transitorio, l'aumento di temperatura dipende solo dalla potenza di riscaldamento e dalla conducibilità termica del mezzo. Nota la prima è quindi possibile calcolare la seconda. Le principali applicazioni della tecnica consistono nell'indagine del percorso per i cavi ad alta tensione dell'energia elettrica e per le condotte di riscaldamento. Descrizione CTLab è il software di reportistica per misure di conducibilità termica. L'applicazione gestisce in modo semplice e rapido i file prodotti con strumentazione A5000T, generando automaticamente il grafico e la tabella dei dati senza dover ricorrere a software di terze parti. Nello specifico il software prevede: - rappresentazione tabellare della relazione tra la differenza di temperatura rispetto all'istante iniziale ed il tempo di misurazione - grafico delle misurazioni nel dominio del tempo con scala lineare e logaritmica - possibilità di selezionare il tratto di miglior approssimazione lineare della curva al fine di rivalutare la conducibilità e la resistività
