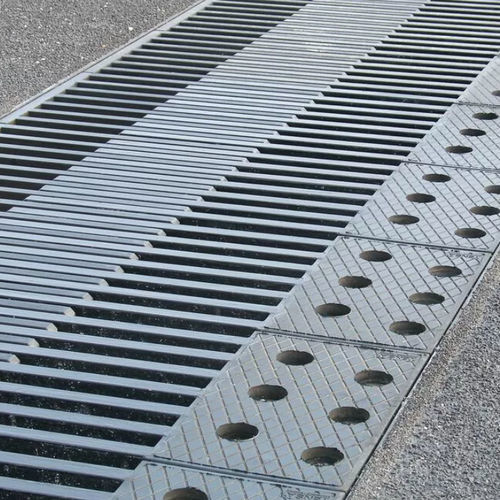

Giunto di dilatazione in acciaio TENSA-FLEX RC

quadratoa bicchiereper costruzione di ponti

Movimenti tipici: da 100 a 800 mm Design modulare Non sono necessarie attrezzature di sollevamento per installare le piastre a pettine Facile sostituzione delle piastre portadito Principio i giunti a dita scorrevoli mageba TENSA-FLEX sono giunti di dilatazione a ponte per movimenti fino a 800 mm. Sono costituiti da piastre a dita e contropezzi in acciaio, vulcanizzati in elastomero resistente. Le piastre sono pretensionate verso il basso grazie a una leggera inclinazione al momento dell'installazione e mantengono così un contatto costante con i contropezzi sul lato opposto della fessura del ponte. Ciò impedisce che sporgano al di sopra della superficie di guida a causa di assestamenti o rotazioni del ponte. Le piastre a dita sono fissate in modo non rigido al ponte mediante bulloni di ancoraggio, riducendo l'effetto del carico momentaneo sulla struttura. Possono essere tassellate direttamente a una superficie di calcestruzzo appositamente preparata, oppure bullonate a una sottostruttura d'acciaio separata, collegata in calcestruzzo alla struttura principale. L'orientamento delle dita, nella direzione di marcia del veicolo, riduce al minimo le emissioni acustiche e massimizza il comfort del conducente. Un canale di drenaggio, sospeso sotto il giunto, scarica nel sistema di drenaggio del ponte. Applicazioni I giunti a dita scorrevoli TENSA-FLEX RC sono adatti all'uso in condizioni di traffico pesante. Il loro speciale sistema di connessione con tasselli li rende particolarmente utili quando l'impatto sulla struttura principale deve essere ridotto al minimo. Il sistema è progettato su base modulare, consentendo di sostituire rapidamente le singole piastre a dita in base alle necessità.
