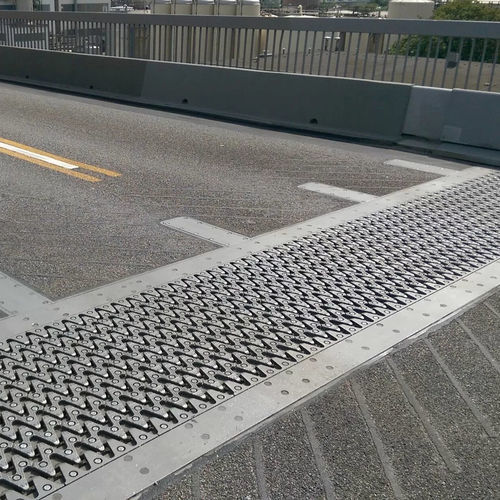

Giunto di dilatazione in acciaio TENSA-MODULAR LR-LS

quadratoa bicchiereper costruzione di ponti

Completamente conforme a EAD 120113-0-0107 Movimenti tipici: da 120 a 1800 mm Eccezionale flessibilità di movimento Dotato di superficie antirumore Design modulare, connessioni imbullonate per una facile manutenzione Principio i giunti di dilatazione mageba TENSA MODULAR a intercapedine multipla sono in grado di adattarsi a movimenti in ogni direzione e a rotazioni intorno a ogni asse. Possono essere utilizzati per movimenti longitudinali di soli 120 mm o per movimenti molto ampi, fino a 1.800 mm. Il movimento totale dell'impalcato del ponte è suddiviso in una serie di singoli vuoti creati dalle travi orizzontali di superficie. Le singole fessure sono sigillate da profili elastomerici a tenuta stagna e i movimenti delle travi superficiali sono regolati da un sistema di controllo elastico. Il drenaggio del giunto avviene attraverso il sistema di drenaggio dell'impalcato del ponte. I giunti di tipo LR-LS presentano sulla superficie le cosiddette "piastre sinusali", che riducono fino all'80% il rumore del traffico in transito. Applicazioni I giunti di dilatazione TENSA MODULAR vengono utilizzati quando i movimenti di un ponte superano la capacità di un singolo giunto a fessura. Il sistema a tenuta stagna, inventato da mageba diversi decenni fa, è progettato su base modulare e può essere adattato per soddisfare i requisiti specifici di quasi tutte le strutture.
