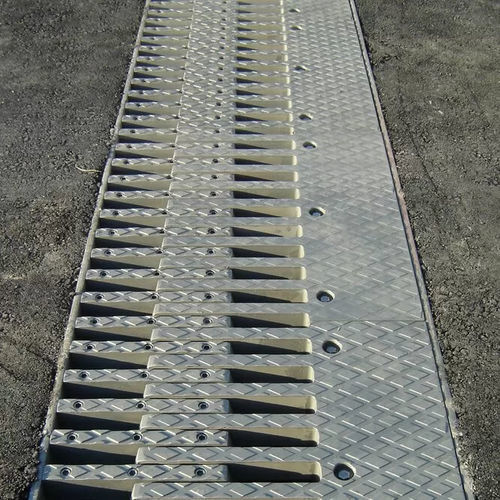

Giunto di dilatazione in acciaio TENSA-FINGER GF

quadratoa bicchiereper costruzione di ponti

Movimenti tipici: da 200 a 1500 mm Molto robusto e durevole Design semplice per grandi movimenti Poche parti soggette a usura, manutenzione ridotta Piastre di superficie trattenute da molle, che facilitano le rotazioni e smorzano le vibrazioni Principio i giunti a dita scorrevoli mageba TENSA-FINGER GF sono giunti di dilatazione a ponte per movimenti fino a 1.500 mm. Le piastre a dita in acciaio passano tra i profili di bordo, ancorati su entrambi i lati della fessura del ponte e dotati di flange di isolamento per il collegamento della membrana impermeabilizzante dell'impalcato. Un canale di drenaggio, sospeso sotto il giunto e collegato ai profili di bordo, scarica nel sistema di drenaggio del ponte. Le piastre a dita sono pretensionate verso il basso da molle in acciaio inox, che impediscono loro di sporgere al di sopra della superficie di guida a causa di assestamenti o rotazioni del ponte. Il supporto a cerniera delle piastre a dita comporta un trasferimento di momento all'ancoraggio e alla struttura di supporto molto inferiore a quello che si avrebbe nel caso di giunti a dita a sbalzo. L'orientamento delle dita, nella direzione di marcia del veicolo, riduce al minimo le emissioni acustiche e massimizza il comfort del conducente. Applicazioni I giunti a dita scorrevoli TENSA-FINGER GF sono adatti all'uso in condizioni di traffico intenso. Il sistema è progettato su base modulare, consentendo di sostituire le singole piastre delle dita in base alle esigenze. Il vantaggio principale rispetto ai giunti a dita a sbalzo è l'effetto molto ridotto del carico momentaneo sulla struttura di supporto.
