Interruttori monostadio

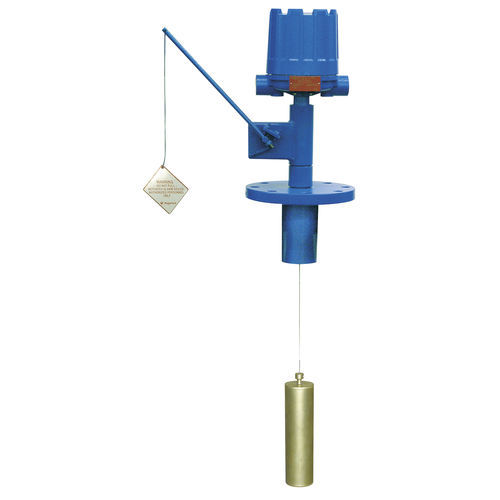

Le unità di misura di livello a dislocatore della serie A10 sono unità ad ampio differenziale calibrate per entrare in funzione quando il livello del liquido raggiunge un determinato dislocatore e per disattivarsi quando il livello raggiunge un secondo dislocatore. Gli interruttori a singolo stadio con dislocatore ad ampio differenziale sono calibrati in fabbrica e regolabili sul campo per funzionare su un'ampia banda di livello differenziale.
La banda differenziale minima è di circa 6 pollici (152 mm) in acqua e varia leggermente con il peso specifico del liquido. Il differenziale massimo è determinato dalla lunghezza del cavo di sospensione del dislocatore. Le unità della serie A15 sono calibrate per funzionare su una banda differenziale di livello stretta e sono ideali per le applicazioni di allarme di livello di liquidi su livelli alti o bassi.
Caratteristiche
Dislocatori regolabili in qualsiasi punto del cavo di sospensione
6 metri di cavo di sospensione standard
Il design anti-surge elimina la possibilità di cortocircuito degli interruttori
Montaggio flangiato o filettato disponibile
Installazione semplice
Set point e differenziale dell'interruttore regolabili in campo
Modelli NACE
Modelli a tetto galleggianti
Scelta del meccanismo di commutazione: ◦ Contatto secco ◦ Sigillato ermeticamente ◦ Pneumatico
Scelta della custodia del meccanismo di commutazione: ◦ TIPO 4X/7/9 Classe I, Div. 1, Gruppi C e D, alluminio rivestito di polimeri ◦ TIPO 4X/7/9 Classe I, Div. 1, Gruppo B, alluminio rivestito di polimeri o ghisa ◦ NEMA 1, acciaio al carbonio per la pneumatica
Scelta di dislocatori: ◦ Porcellana ◦ Acciaio inox 316 ◦ Karbate ◦ Ottone
OPZIONI
Meccanismi di commutazione e custodie elettriche o pneumatiche
Lunghezza del cavo del dislocatore
Materiali di costruzione
Collegamento al serbatoio
Rilevamento del tetto galleggiante
Controllo del PROOF-ER® ground checker
---
