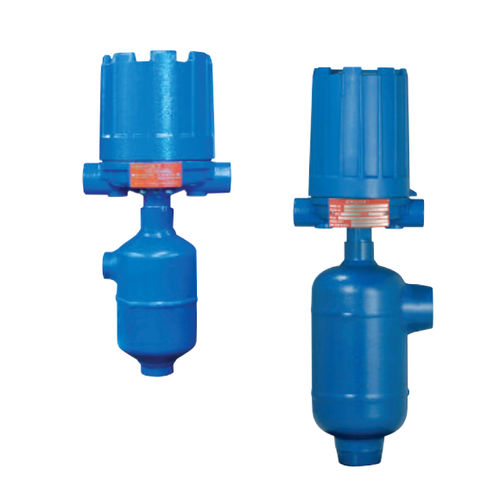

Gli interruttori di livello a gabbia esterna della serie B73 e 75 sono unità completamente autonome progettate per il montaggio laterale su un serbatoio o un recipiente con connessioni filettate, a saldare o flangiate. Questi controlli a galleggiante hanno dimostrato la loro affidabilità nel controllo di processo per decenni.
Un magnete permanente è attaccato a un attuatore dell'interruttore imperniato. Quando il galleggiante/dislocatore sale seguendo il livello del liquido, solleva il manicotto di attrazione nel campo del magnete, che poi scatta contro il tubo di chiusura non magnetico, azionando l'interruttore. Il tubo di chiusura fornisce un limite di pressione statica tra il meccanismo dell'interruttore e il processo. Quando il livello scende, il galleggiante/dislocatore disattiva l'interruttore.
Camera del galleggiante saldata in acciaio al carbonio o in acciaio inossidabile
Gravità specifica fino a 0,32
Stili di interruttore disponibili tra cui contatto a secco, sigillato ermeticamente e pneumatico
meccanismi di commutazione singoli o multipli disponibili
Isolamento ad alta temperatura opzionale disponibile
Scelta del meccanismo dell'interruttore: ◦ Contatto a secco ◦ Ermeticamente sigillato ◦ Pneumatico
scelta dell'involucro del meccanismo dell'interruttore: ◦ TIPO 4X/7/9 Classe I, Div. 1, Gruppi B, C e D, alluminio rivestito di polimeri ◦ NEMA 1, acciaio al carbonio per la pneumatica
Scelta della connessione del serbatoio: 1", 1½" o 2" NPT ◦ 1", 1½" o 2" lato/lato flangiato ◦ 1", 1½" o 2" lato/fondo flangiato
OPZIONI
Taratura dell'interfaccia
Modifiche a temperature estreme
Dimensioni di installazione personalizzate
Preparazione e finitura della superficie esterna personalizzate
Livelli di attuazione personalizzati
Connessioni di sfiato e scarico
---
