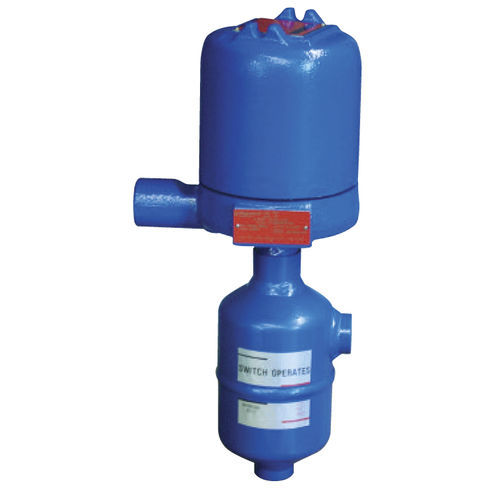

Livellostato a galleggiante J52

a spostamentoper liquidiper serbatoio

Gli interruttori di livello per refrigeranti modello J52 sono unità a galleggiante progettate per l'uso su liquidi con peso specifico di 0,60 o superiore. Interruttori a gabbia esterna Un magnete permanente è collegato a un attuatore dell'interruttore imperniato. Quando il galleggiante/dislocatore sale seguendo il livello del liquido, solleva il manicotto di attrazione nel campo del magnete, che scatta contro il tubo di contenimento non magnetico, azionando l'interruttore. Il tubo di contenimento fornisce un confine di pressione statica tra il meccanismo dell'interruttore e il processo. Quando il livello scende, il galleggiante/dislocatore disattiva l'interruttore. Caratteristiche L'alloggiamento è completamente sigillato contro l'ingresso di umidità Guarnizione per guaina con fili conduttori da 24 pollici (610 mm) Gruppo camera galleggiante saldato OPZIONI connessioni NPT da ¾" o a saldare da ¾" Scelta di alloggiamenti in acciaio NEMA 4X, antideflagranti NEMA 4X/7/9 e Lexan® trasparente NEMA 4 Isolamento criogenico opzionale disponibile, vedere il bollettino 41-106. La forza di galleggiamento di un liquido di processo sul galleggiante fa sì che quest'ultimo si muova sulla superficie del liquido. Il movimento del galleggiante con il livello del liquido sposta un manicotto di attrazione nel campo del magnete dell'interruttore, tirando il magnete verso il manicotto e azionando l'interruttore.
