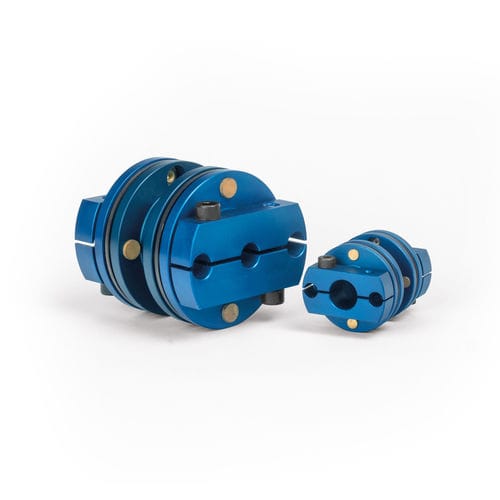

Giunto in miniatura MIC Series

flessibile in torsioneper trasmissioneper albero

Gli accoppiamenti miniaturizzati MIC forniscono il complemento ideale ai trasduttori di coppia in linea TM / TMB / TMHS / TS di Magtrol, quando sono montati in una catena cinematica. Possono anche essere usati con qualsiasi Dinamometro a corrente parassita (WB), Dinamometro a corrente parassita (WB) o Freno a Polvere (PB) e Freno ad Isteresi (HB) di Magtrol. Gli accoppiamenti sono costituiti da un (MIC-6) o due (MIC-5) pacchetti di dischi, due mozzi di serraggio e un distanziatore. Sono entrambi torsionalmente rigidi e flessibili per compensare il disallineamento assiale e angolare quando si collegano due estremità d'albero. L'MIC-5 (giunto a doppio elemento) fornisce anche la compensazione del disallineamento radiale. Su richiesta, i giunti della serie MIC sono disponibili in una versione elettricamente isolata, adatta per temperature fino a 100 °C (125 °C max. temperatura, a breve termine). Caratteristiche oPer l'uso con Magtrol TM, TMB, TMHS e i nuovi trasduttori di coppia in linea TS e HD, Dinamometri WB e PB oAlta rigidità torsionale oBassa inerzia oBasso peso oAlta velocità di rotazione oEsecuzione isolata elettricamente disponibile (disponibile su richiesta) oGamma del diametro da 2,38 a 28 mm oVersione con doppia vite di serraggio (disponibile su richiesta) Applicazioni In un'installazione su una catena cinematica, i giunti miniaturizzati a doppio elemento sono il complemento ideale, anche se i giunti a singolo elemento possono essere utilizzati per applicazioni a bassa velocità in un'installazione sospesa del sensore toque. Maggiore è la velocità dell'applicazione, maggiore è la cura nella scelta dell'accoppiamento e nel montaggio (allineamento e bilanciamento) della configurazione della trasmissione. Il vostro rappresentante Magtrol può assistervi nella scelta del giusto accoppiamento per il vostro trasduttore.
