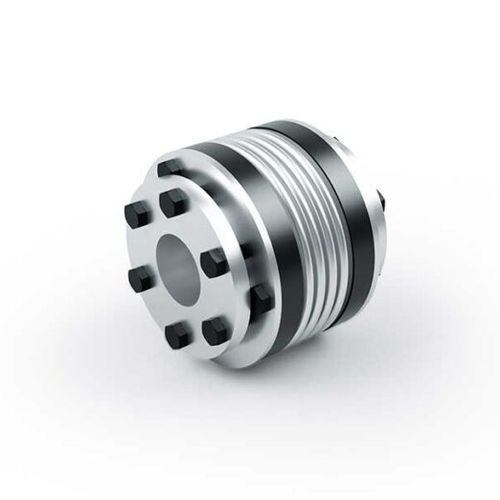

Giunto flessibile in torsione BK3 series

per trasmissionea soffietto metallicoin acciaio inossidabile

I giunti a soffietto metallico della serie BK3 sono il complemento ideale per i torsiometri e i sensori in linea TM / TMB / TMHS / TS di Magtrol, quando questi devono essere montati in una trasmissione. L'elemento di trasmissione della coppia è costituito da un soffietto metallico e da una connessione conica a morsetto. I giunti sono sia torsionalmente rigidi che flessibili, per compensare il disallineamento assiale, angolare e radiale quando si collegano due estremità dell'albero. L'elevata elasticità torsionale dei giunti garantisce un'elevata rigidità torsionale e precisione angolare. Design e materiale Soffietti in acciaio inossidabile di alta qualità altamente flessibile, il materiale del mozzo è in acciaio. I mozzi di serraggio sono costituiti ciascuno da 2 parti coniche, una delle quali, a contatto con l'albero, è scanalata. Il serraggio avviene mediante 6 viti ISO 4017 per lato. Caratteristiche Giunti a soffietto in metallo per l'uso con i torsiometri in linea Magtrol serie TM, TMB, TMHS e TS Torsiometri e sensori in linea Dedicato alla trasmissione della coppia Elevata rigidità torsionale Gamma di diametri: 12 ... 100 mm Serraggio su albero liscio mediante manicotti conici Facile da montare
