Verificatrice e misuratrice per tessuti Orthopac FMC-15

Panoramica
L'Orthopac FMC -15 è un sistema ottico di rilevamento e controllo delle deformazioni per nastri tessili. Rileva e registra deformazioni residue (bow e skew), determina la densità trama/ordito e può fungere da unità di controllo per raddrizzatori di trama esterni. Dotato di scansione digitale e elaborazione basata su FFT, il sistema si adatta automaticamente a diverse strutture tessili e offre una determinazione angolare rapida e precisa.

Funzioni chiave

• Rilevamento e registrazione delle deformazioni residue di tipo bow e skew
• Determinazione automatica della densità trama / ordito
• Collegamento e controllo di raddrizzatori esterni (uscite impulsi, supporto per rulli di sfilo, differenziali a catena e azionamenti multi-motore)
• Utilizzo come sistema universale automatico di raddrizzamento/controllo per varie linee produttive

Punti di forza del prodotto

• Ottiche ottimizzate per misurazioni angolari ad alta risoluzione
• Elaborazione del segnale in tempo reale per calcolo angolare istantaneo
• Illuminazione posteriore e incidente ottimizzata per scansione robusta su superfici diverse

Vantaggi per il cliente

• Ampio spettro di scansione: gestisce colori, stampe, jacquard, pelo e loop
• Funzionamento intuitivo e visualizzazione ergonomica delle deformazioni e dei log
• Adattamento automatico a strutture prodotto complesse per misurazioni affidabili

Principio di scansione
Scansione ottica per modulazione chiaro–scuro con analisi basata su FFT per una rilevazione robusta della struttura trama/ordito e degli angoli di deformazione.

Ambito di applicazione
Installabile su stenter, linee di stampa e finissaggio o altri impianti di lavorazione nastri per monitorare e correggere deformazioni di trama e registrare dati qualità nella produzione e finissaggio tessile.

Sensori / teste di scansione (esempi)

• Scanner TK-12 — optoelettronico (luce riflessa)
• Scanner CK-15 — imaging / scansione con telecamera
• Scanner CTK-15 — sensore camera per tappeti e tessili tecnici
• Scansione ibrida — combinazione di imaging (CK) e optoelettronico (TK)

Installazione e funzionamento tipici

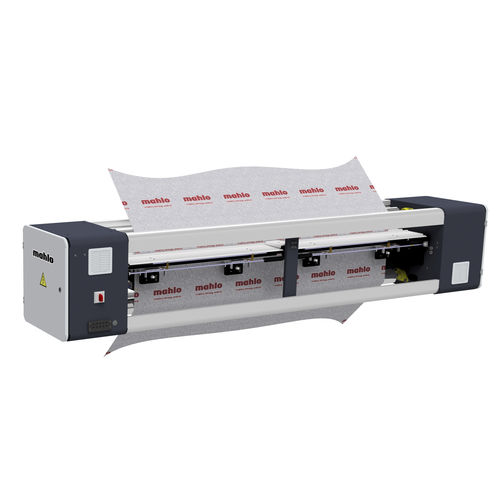

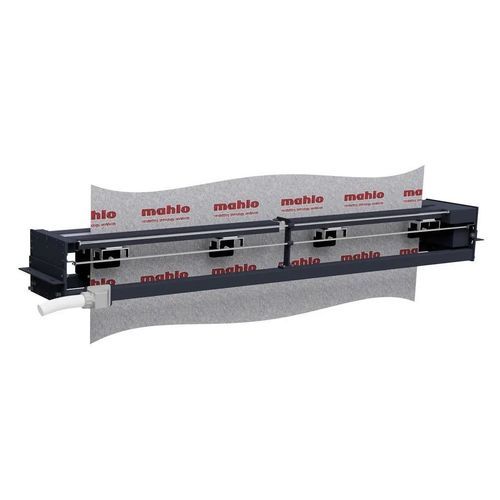

La famiglia FMC è disponibile in versione ponte compatto (FMC EP) per spazi ridotti e in ponte standard (FMC T) con rulli guida. Le teste di scansione si posizionano automaticamente sulla larghezza del tessuto; il sistema registra i valori di deformazione e invia impulsi di controllo ai raddrizzatori se necessario. Integrazione con sistemi di controllo di processo per coordinare tempi di permanenza, estrazione dell'umidità e misure di umidità residua.

Note
Il sistema è progettato per funzionare con raddrizzatori Mahlo e di terze parti e supporta interfacce digitali moderne e tecnologia di processore per controllo adattivo e visualizzazione.

Caratteristiche / specifiche tecniche

• Tipo: Sistema ottico di rilevamento e controllo delle deformazioni
• Deformazioni rilevate: bow e skew (direzione trama)
• Misura aggiuntiva: determinazione densità trama / ordito
• Metodi di scansione: optoelettronico (TK), imaging/camera (CK), combinazione ibrida
• Elaborazione del segnale: calcolo angolare in tempo reale / istantaneo (basato su FFT)
• Illuminazione: illuminazione posteriore e incidente ottimizzata per acquisizione robusta
• Varianti di montaggio: ponte compatto (FMC EP), ponte standard con rulli guida (FMC T)
• Integrazione: uscite di controllo per raddrizzatori esterni; supporto rulli di sfilo, differenziali a catena, azionamenti multi-motore
• Adattività: adattamento automatico a diverse strutture e motivi tessili
• Visualizzazione / operazione: visualizzazione ergonomica e intuitiva delle deformazioni e dei log
