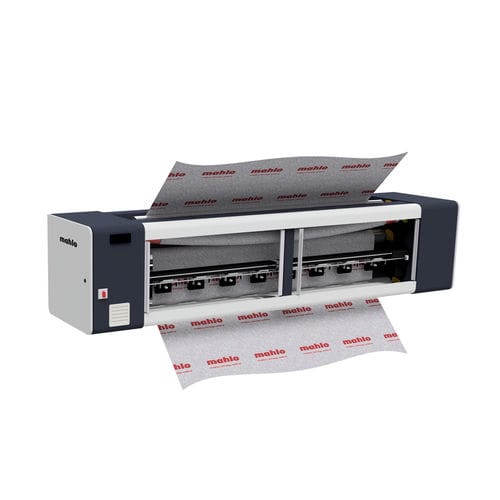

Raddrizzatrice filo Orthopac MFRC-15

idraulicaelettromeccanica

Panoramica
Questo raddrizzatore compatto a micro-regolazione è progettato per correggere le deformazioni residue della trama. L'Orthopac MFRC garantisce un'accuratezza di raddrizzamento estremamente elevata per deformazioni relativamente piccole. L'unità è dotata di rulli di inclinazione e di curvatura di serie ed è disponibile con regolazione dei rulli tramite sistema idraulico o elettromeccanico. Le velocità di processo variano da 3 m/min a 250 m/min.

Descrizione principale
Il modello rappresenta un sistema compatto di raddrizzamento fine per la correzione delle deformazioni residue. Il punto di forza dell'Orthopac MFRC è la capacità di effettuare regolazioni di raddrizzamento molto fini mantenendo un ingombro ridotto. Disponibile con attuazione idraulica o elettromeccanica dei rulli di raddrizzamento.

Punti salienti

• Dosaggio molto fine dell'effetto di allineamento
• Dimensioni compatte
• Basso contenuto di prodotto
• Micro-regolazione delle deformazioni residue

Vantaggi per il cliente

• Mantiene tolleranze stringenti relative alle deformazioni
• Permette la documentazione delle deformazioni residue
• Contribuisce a ridurre i reclami dei clienti
• Migliora i rapporti con il cliente tramite qualità costante del tessuto

Concetto tecnico
Il gruppo di posizionamento continuo per i rulli di raddrizzamento, combinato con un'unità idraulica dedicata, garantisce tempi di posizionamento ridotti, elevata precisione e manutenzione minima. Due unità idrauliche indipendenti (ognuna con servomotore e pompa invertente a velocità e senso variabili per la selezione dei singoli cilindri per inclinazione/curvatura) assicurano un funzionamento efficiente con bassa generazione di calore. In alternativa è disponibile un concetto di azionamento elettromeccanico a regolazione continua con controllo servo ad alta rapidità di risposta e motori a controllo di frequenza.

Aree di applicazione

• All'uscita di uno stenter
• Apparecchiature per sanforizzazione
• Macchine da stampa
• Macchine per laminazione a fiamma
• Altre linee di finissaggio e conversione

Varianti

• Orthopac MMR Straightener: Raddrizzatore manuale senza sistema di scansione ottica e controllo

Sensori (opzioni tipiche)

• Scanner TK-12 — Scansione optoelettronica (luce riflessa)
• Scanner CK-15 — Scansione per immagini / telecamera

Documenti e riferimenti (esempi)
Brochure e informazioni tecniche sono disponibili per i dispositivi Orthopac correlati e per la tecnologia scanner Mahlo, incluse brochure prodotto e report applicativi che descrivono il raddrizzamento della trama, le opzioni di scanner e la protezione contro la corrosione per i raddrizzatori di trama.

Specifiche tecniche

• Modello: Orthopac MFRC -15 (raddrizzatore a micro-regolazione)
• Elementi di raddrizzamento: rullo di inclinazione e rullo di curvatura (di serie)
• Opzioni di regolazione: regolazione con cilindro idraulico o regolazione elettromeccanica (servo)
• Azionamento di posizionamento: azionamento a posizionamento continuo; unità idraulica o controllo servo elettromeccanico
• Unità idraulica: due unità idrauliche indipendenti con servomotori e pompe invertenti per la selezione individuale dei cilindri
• Intervallo di velocità di processo: 3 m/min a 250 m/min
• Focus di progetto: dosaggio molto fine dell'effetto di allineamento, ingombro compatto, basso contenuto di prodotto
• Sensori tipici: scanner optoelettronici (riflesso) o scanner di imaging per telecamera per il rilevamento delle deformazioni
