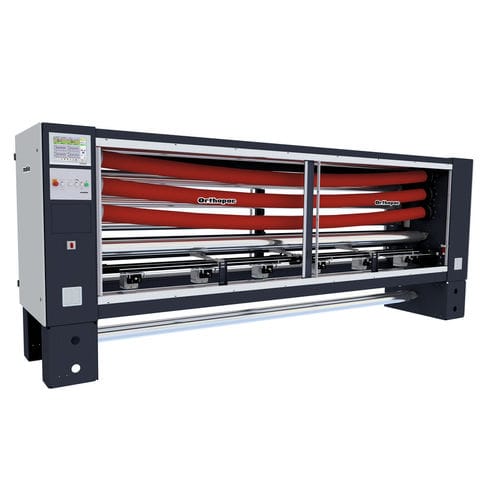

Raddrizzatrice per materiale tessile Orthopac GRVMC

filoidraulica

Panoramica
L'Orthopac GRVMC -15 è un sistema modulare di raddrizzamento della trama e controllo del processo progettato per tessuti pesanti. Presenta un telaio rinforzato, cuscinetti per rulli per servizio pesante e rulli di diametro maggiore per bow e skew. Scanner, elettronica e postazione di controllo/visualizzazione corrispondono alla configurazione Orthopac RVMC; tutti gli scanner sono regolabili lateralmente.

Raddrizzamento di trama per servizio pesante
Progettato per materiali di grande larghezza e tessuti dimensionalmente stabili con impostazioni di skew definite (es. denim, moquette). Telaio, cuscinetti e rulli sono dimensionati per elevate sollecitazioni meccaniche e forze di trazione elevate, consentendo correzioni precise sotto forte tensione.

Punti salienti

• Costruzione rinforzata per servizio pesante
• Larghezze di lavoro fino a 5400 mm
• Adatto a forze di trazione fino a 400 kg

Vantaggi per il cliente

• Mantenimento di tolleranze rigide di deformazione (bow/skew) su materiali pesanti
• Documentazione delle deformazioni residue per il controllo del processo e QA
• Riduzione degli scarti e dei reclami grazie a correzioni costanti

Progetto e componenti
La macchina include unità idrauliche rinforzate per il posizionamento preciso dei rulli sotto elevato carico, un telaio rinforzato e cuscinetti rulli rinforzati. I rulli di bow e skew hanno diametro maggiore per una movimentazione stabile. Scanner, elettronica e postazione operatore seguono gli standard Orthopac RVMC; tutti gli scanner sono regolabili lateralmente. Le velocità di lavorazione variano tipicamente da circa 3 m/min (moquette) a 250 m/min (tessuti industriali), a seconda del materiale.

Ambiti di applicazione

• Denim
• Tessuti industriali
• Tessuti Raschel per tendaggi
• Tessuti tessuti in fibra di vetro e fibra di carbonio
• Moquette

Varianti

• Orthopac GRMM Straightener: variante manuale senza sistema di scansione ottica né controllo automatico. Può essere utilizzata con il PCS Pattern Control System o retrofit con opzioni di scansione/combi.

Sensori (sistemi di sensori tipici compatibili)

• Scanner TK-12 — scansione optoelettronica (luce reflex)
• Scanner CK-15 — scansione per imaging (sensore camera)
• Scanner CTK-15 — scansione per imaging per moquette e tessuti tecnici
• Patcontrol PCS — rilevamento pattern / sistema di controllo della distorsione della trama

Caratteristiche / Specifiche tecniche

• Modello: Orthopac GRVMC -15
• Materiali previsti: tessuti pesanti (denim, moquette, tessuti industriali, Raschel, tessuti vetro/carbonio)
• Larghezza di lavoro massima: fino a 5400 mm
• Forze di trazione idonee: fino a 400 kg
• Intervallo di velocità di lavorazione: ca. 3 m/min a 250 m/min (a seconda del materiale)
• Costruzione: telaio rinforzato, cuscinetti rulli rinforzati, rulli bow e skew di maggiore diametro
• Idraulica: unità idrauliche rinforzate per il posizionamento dei rulli sotto carichi elevati
• Scanner e controllo: scanner regolabili lateralmente; elettronica e controllo equivalenti a Orthopac RVMC
• Varianti: variante manuale GRMM disponibile per retrofit o combinazione PCS
• Marca: Mahlo
