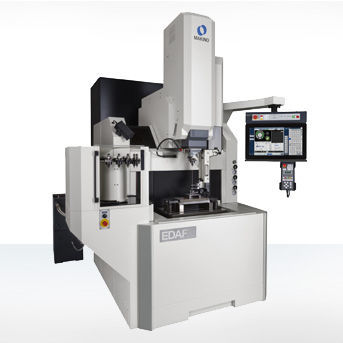

Macchina per elettroerosione per stampaggio a freddo EDAF2-FH

di precisioneCNC

Grazie alla sua capacità di eseguire processi sia di EDM a tuffo standard che di foratura di precisione tramite EDM su una singola macchina, la EDAF2 per fori ridotti offre prestazioni identiche ai processi di EDM a tuffo standard della EDAF2 ma contiene componenti supplementari dedicati alla foratura tramite EDM ad alta precisione. La struttura della macchina presenta un design pesante e rigido per una precisione costante a lungo termine e il serbatoio dielettrico è integrato nei pezzi pressofusi della base per ridurre l’ingombro. Una eccellente stabilità termica della macchina è mantenuta tramite il serbatoio integrato e un fluido refrigerato viene inoltre fatto circolare attraverso le strutture dell’asse Y e Z per mantenere l’intera macchina a una temperatura stabile. La macchina per fori ridotti EDAF2 contiene una struttura del braccio e dell’asse W indipendente ma parallela all’asse Z e questo asse supplementare contiene componenti di supporto per la guida per matrici e la guida intermedia per le operazioni di foratura tramite EDM. Le guide intermedie dell’asse W supportano elettrodi di piccolo diametro e prevengono la vibrazione o il piegamento durante la lavorazione e il braccio dell’asse W può essere rimosso e installato sulla macchina in meno di un minuto usando una serie di disconnessioni rapide e un accoppiatore Curvic rigido. La macchina per fori ridotti EDAF2 è dotata come standard di un asse C ad alta velocità che fornisce un’indicizzazione di precisione e velocità di rotazione continue fino a 2.000 giri/min., oltre a una pompa ad alta pressione con una portata di 6MPa o 10MPa.
