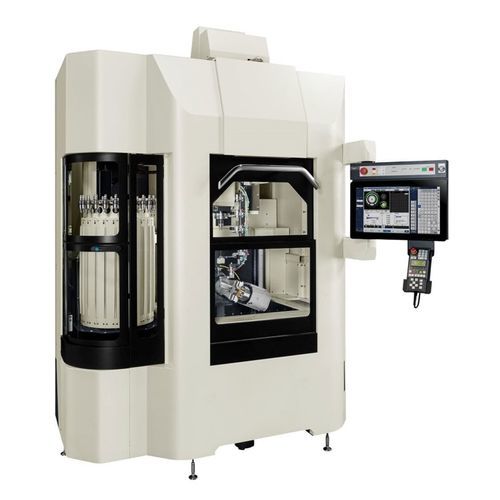

Macchina per elettroerosione SEDM BX3

di alta precisionead alta velocitàdi precisione

Panoramica
La Makino BX3 è una macchina di foratura EDM progettata per la produzione ad alto volume di fori di film di raffreddamento e geometrie simili su pale e alette di turbine. La BX3 è focalizzata sulla riduzione dei tempi ciclo e sulla stabilità di foratura tramite funzionamento completamente sommerso e cinematica ottimizzata.

Caratteristiche principali

• Generatore completamente digitale ES200A che fornisce cicli di lavorazione più rapidi e fino a 100 ampere di picco per prestazioni superiori.
• Funzionamento completamente sommerso con vasca di lavoro programmabile (alzata/discesa) per migliorare stabilità e precisione durante il breakthrough.
• Controllo adattivo in grado di rilevare il breakthrough entro 1 secondo, adatto per lavorazioni in cavità interne.
• Elevate velocità di posizionamento rapido: fino a 10 m/min per gli assi lineari e fino a 10 rpm per la tavola rotante 2 assi per minimizzare i tempi non di taglio.
• La tavola rotante è configurata per mantenere i dettagli tipici dei motori aeronautici vicino al centro di rotazione, riducendo gli spostamenti X/Y.
• Cambiapezzi automatico (ATC) a 24 stazioni che supporta elettrodi completamente supportati fino a 700 mm senza svuotare o spostare la vasca.
• Cabina completa CE di serie e accesso alla manutenzione centralizzato sul retro per ottimizzare l'ingombro in impianti con più macchine.
• Pompa a diaframma ad alta pressione 10 MPa (1450 psi) con filtrazione integrata e sistemi di deionizzazione, monitorati digitalmente.
• Controllo Hyper-i con touchscreen HD da 24 pollici e funzioni specifiche per la foratura EDM.
• Connettività HyperConnect IIoT di serie per monitoraggio remoto e integrazione dati di produzione.

Tabella tecnica (selezionata)
Tavola rotante - A: 360° / B: ±140°
X: 370 mm Y: 270 mm Z: 750 mm
Velocità a vuoto: 10 m/min
Dimensione massima pezzo: Ø 300 x 300 mm
Peso massimo pezzo: 20 kg
Dimensioni vasca: 800 mm x 740 mm

Caratteristiche / specifiche tecniche

• Modello: BX3
• Generatore: Makino ES200A (completamente digitale) — controllo adattivo, fino a 100 ampere di picco
• Modalità operativa: Completamente sommerso con vasca di lavoro programmabile
• Rilevamento breakthrough: entro 1 secondo (controllo adattivo)
• Velocità di posizionamento rapido: 10 m/min
• Posizionamento tavola rotante: 2 assi, fino a 10 rpm; A: 360°; B: ±140°
• Corsa (metrica): X 370 mm, Y 270 mm, Z 750 mm
• Dimensione massima pezzo: Ø 300 x 300 mm
• Peso massimo pezzo: 20 kg
• Utensileria: ATC 24 stazioni; supporta elettrodi supportati fino a 700 mm
• Dimensioni vasca: 800 mm x 740 mm
• Pompa: Pompa a diaframma alta pressione 10 MPa (1450 psi)
• Filtrazione e trattamento acqua: Filtrazione integrata e sistemi di deionizzazione (monitoraggio digitale)
• Controllo: Hyper-i con touchscreen HD da 24 pollici e funzioni dedicate alla foratura EDM
• Connettività: HyperConnect IIoT per monitoraggio remoto
• Sicurezza / Conformità: Cabina completa CE di serie
