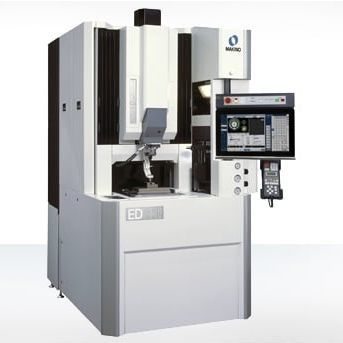

Macchina per elettroerosione per stampaggio a freddo EDFH-1

per stampaggio a freddoSEDMdi alta precisione

Panoramica
L'EDFH-1 integra l'elettroerosione per immersione (sinker EDM) ultra-precisa e la foratura EDM ad alta precisione sulla stessa piattaforma compatta, progettata per stabilità termica, precisione meccanica a lungo termine ed ergonomia dell'operatore. La macchina esegue forature EDM ad alta precisione e processi sinker EDM standard mantenendo il controllo della profondità a livello di micron e finiture superficiali fini.

Prestazioni e capacità principali

• Finiture superficiali fino a 1,3 µin Ra (0,25 µm Rz)
• Generatore in grado di produrre raggi di angoli interni piccoli come 5 micron (0,0002″)
• Velocità di salto asse Z: 10 m/min (394 ipm)
• Capacità di controllo profondità: ±1 micron mediante vite a ricircolo di sfere raffreddata al nucleo
• Asse C ad alta velocità con rotazioni fino a 2.000 rpm
• Asse W programmabile per garantire un allineamento rigido per le guide degli stampi per foratura EDM e include un braccio guida centrale per supportare e prevenire le vibrazioni degli elettrodi di piccolo diametro
• Pressioni di flushing fino a 10 MPa (1.450 psi)

Progettazione della macchina e stabilità
La progettazione prevede tolleranze di allineamento di 2 micron (0,00008″) o inferiori sull'intera corsa di ogni asse. Le misure per migliorare la stabilità termica includono l'isolamento del calore dall'armadio elettrico/generatore rispetto alla struttura della macchina e l'integrazione del serbatoio dielettrico nella gettata della base. Il tavolo di lavoro fisso eleva ulteriormente la precisione e un sistema di vasca di lavoro programmabile a sollevamento su 3 lati garantisce eccellente accesso alla vasca e ergonomia per l'operatore.

Controllo e funzioni per l'operatore
Il controllo Hyper‑i di Makino incorpora le capacità della macchina in un'interfaccia efficiente e intuitiva. Caratteristiche notevoli includono un grande schermo touch HD di classe 24″, la funzione E‑Tech Doctor, manuali a bordo con video di formazione integrati, facile personalizzazione e opzioni di monitoraggio remoto per supportare operazioni avanzate e preferenze dell'operatore.

Capacità correlate

• Foratura EDM ad alta precisione e lavorazioni sinker EDM sulla stessa piattaforma
• Supporto della stabilità per elettrodi di piccolo diametro con braccio guida centrale
• Lavorazioni ad alta velocità mantenendo il controllo della profondità a livello micrometrico

Specifiche / dati tecnici

• Modello: EDFH-1
• Tavola (metrico): 350 x 250 mm; Tavola (imperiale): 13.8″ x 9.8″
• Corsa (metrico): X: 220 mm, Y: 180 mm, Z: 300 mm; Corsa (imperiale): X: 8.7″, Y: 7.1″, Z: 11.8″
• Peso massimo del pezzo: 50 kg (110 lb)
• Capacità ATC: 8, 16
• Dimensioni vasca (metrico): 450 x 350 x 200 mm; Dimensioni vasca (imperiale): 17.7″ x 13.8″ x 7.9″
• Capacità di finitura superficiale: fino a 1,3 µin Ra (0,25 µm Rz)
• Raggio interno minimo: 5 µm (0,0002″)
• Velocità di salto asse Z: 10 m/min (394 ipm)
• Precisione di controllo profondità: ±1 µm
• Velocità max asse C: fino a 2.000 rpm
• Pressione di flushing: fino a 10 MPa (1.450 psi)
• Tolleranze di allineamento: 2 µm (0,00008″) o inferiori sull'intera corsa
• Serbatoio dielettrico integrato nella gettata della base; isolamento termico dell'armadio elettrico/generatore
• Tavolo di lavoro fisso con vasca di lavoro programmabile a sollevamento su 3 lati
• Controllo: Makino Hyper‑i con schermo touch di classe 24″, E‑Tech Doctor, manuali integrati e video di formazione
