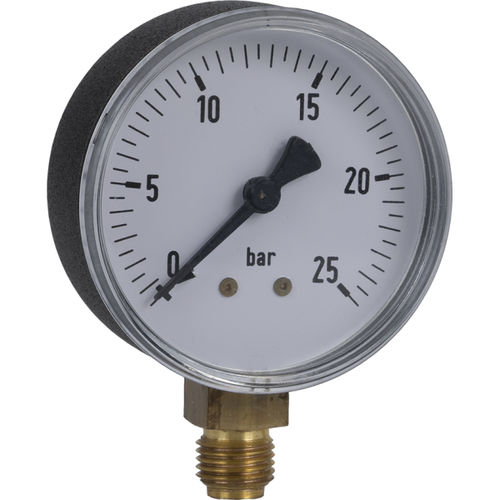

Cassa: NG 40, 50, 60, 80 e 100
acciaio al carbonio nero, plastica nera
Servizio previsto: Adatto a tutti i fluidi gassosi e liquidi che non ostruiscono il sistema di pressione
Campi di applicazione:
pneumatica
tecnologia di riscaldamento e condizionamento
Tecnologia medica
Costruzione: EN 837-1
Grado di protezione: IP 54 per EN 60529 / IEC 529
Attacco a pressione :NG40: G1/8 B, ottone NG50: G1/4 B, ottone NG63: G1/4 B, ottone NG80: G1/4 B, ottone NG100: G1/2 B, ottone altre combinazioni su richiesta
Elemento di pressione:Lega di Cu, 40 bar, tipo elicoidale
Puntatore: alluminio o plastica, nero
Quadrante:Alluminio bianco o plastica bianca scala e scritte nere
Finestra: vetro acrilico dello strumento
Classe di precisione: classe 1,6 e 2,5
Errore di temperatura, Tref 20°C
temperatura crescente: +0,3 % di FS/ 10 K Temperatura di caduta: -0,3 % di FS/ 10 K
Pressione di esercizio: Stabile: 0,75 x valore di fondo scala Fluttuante: 0,70 x valore di fondo scala Breve tempo: 1,00 x valore di fondo scala
---
