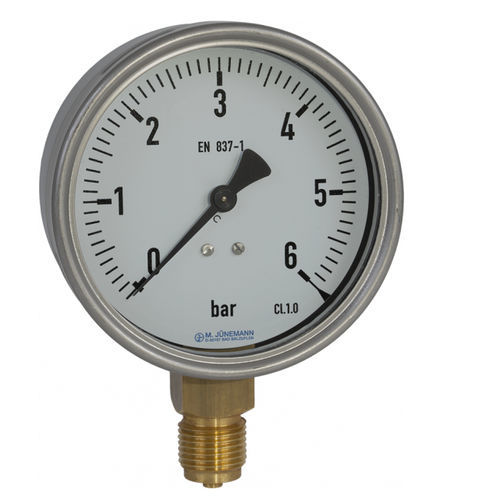

NG 100, 160 e 250
senza riempimento di liquido
Servizio previsto: Adatto a tutti i fluidi gassosi e liquidi che non ostruiscono il sistema di pressione
a cui le leghe di rame sono resistenti
Campi di applicazione:
pneumatica, idraulica
tecnologia di riscaldamento e condizionamento
Costruzione: EN 837-1 Custodia
Custodia rotonda: 100, 160, 250, acciaio inox 1.4301 Custodia per montaggio a pannello DIN 43700: 96x96, 144x72, 144x144, 196x96 mm, plastica, nera
Grado di protezione: IP 54 secondo EN 60529 / IEC 529
Connessione alla pressione: filettatura esterna G1/2B, ottone Altre dimensioni di filettatura su richiesta
Elemento di pressione:100 bar, acciaio inox - 1.4404, saldato a caldo
Movimento:Base e piastra di copertura, ottone Albero di trasmissione, alpacca
Puntatore: alluminio, nero
Quadrante: alluminio bianco, scala e scritte nere
Finestra: vetro dello strumento
Precisione: classe 1,0
Errore di temperatura, Tref 20°C
temperatura di salita: +0,3 % di FS/ 10 K Temperatura di caduta: -0,3 % di FS/ 10 K
Pressione di lavoro
Stabile : 1,0 x valore di fondo scala Fluttuante : 0,90 x valore di fondo scala Breve tempo : 1,3 x valore di fondo scala
---
