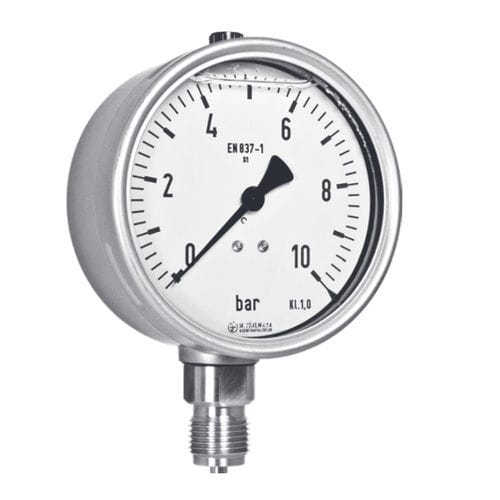

Classe di precisione 1,0
NG 60, 80, 100, 160 e 250
con riempimento a liquido
Servizio previsto: Adatto a tutti i mezzi gassosi e liquidi che non ostacolano il sistema di pressione
a cui le leghe di rame sono resistenti.
Specificamente appropriato per punti di misura esposti a vibrazioni e ad un alto carico dinamico.
Campi di applicazione:
● pneumatica, idraulica
costruzione di impianti
Costruzione :EN 837-1 - Codice S1
Cassa:Ø 60, 100, 160 e 250 mm, in acciaio inossidabile, con riempimento in glicerina, scarico della pressione e compensazione della pressione interna
Classe di protezione :IP 65 per EN 60529 / IEC 529
Attacco di pressione:Ø 60mm : G1/4B, ottone Ø 100, 160, 250 mm : G1/2B, ottone
Elemento di pressione :100 bar, acciaio inox - 316L, saldato a caldo
Movimento:Base e piastra di copertura, ottone Albero motore, alpacca
Puntatore :Alluminio, nero
Quadrante:Alluminio bianco, scala e scritte nere
Finestra:Ø 60, Policarbonato Ø 100, 160, 250 mm, vetro di sicurezza laminato
Classe di precisione:Ø 60 mm : 1,6 Ø 100, 160 e 250 mm : 1,0
Errore di temperatura, Tref 20°C
temperatura crescente: +0,3 % di FS/ 10 K Temperatura di caduta: -0,3 % di FS/ 10 K
Pressione di lavoro:
Stabile: 1,0 x valore di fondo scala Fluttuante: 0,90 x valore di fondo scala Tempo breve: 1,3 x valore di fondo scala
---
