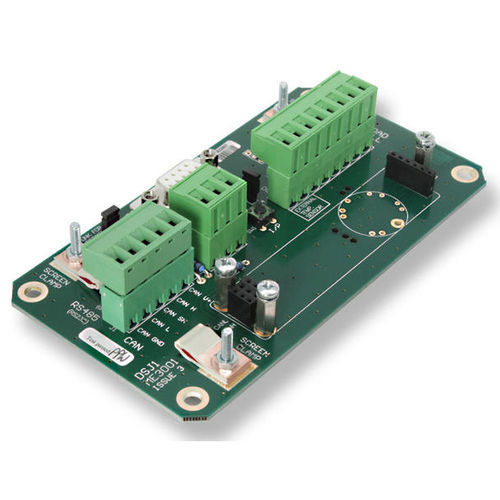

La scheda di montaggio DSJ1 offre un comodo pacchetto che rende semplice e veloce l'interconnessione e il montaggio sul campo del modulo DSC.
Il modulo DSJ1 è progettato per l'uso con sensori estensimetrici come trasduttori di pressione, celle di carico e sensori di coppia. La famiglia DSC offre funzionalità di digitalizzazione del condizionamento del segnale ad alta velocità e precisione. I formati di uscita disponibili comprendono RS232, RS485 ASCII, Modbus e MantraCAN J1939.
Nota bene: i prodotti MantraCAN possono essere configurati solo con il software Mantracourt, che funziona su Microsoft Windows.
Per più di un canale di ingresso, il modello DSJ4 consente di collegare fino a quattro DSC a un bus di comunicazione comune. Diversi DSJ1 o DSJ4 possono essere collegati allo stesso bus per applicazioni distribuite (tranne quando si usa la RS232).
Per il montaggio all'interno del sensore, la stessa elettronica è disponibile anche in formato miniaturizzato compatto, noto come modulo digitalizzatore incorporato per estensimetri o celle di carico DCell.
Si noti che il modello DSJ1 è la designazione del circuito stampato completo di connettori, ma NON INCLUDE il DSC. Pertanto, quando si seleziona questo prodotto, assicurarsi di selezionare anche il modulo DSC appropriato dalla relativa pagina informativa del prodotto.
La scheda DSC presenta le seguenti caratteristiche
Scheda di condizionamento per celle di carico digitali da estensimetro a RS232, RS485 o CAN
Formato PCB OEM per un facile montaggio sui prodotti
Prestazioni elevatissime, risoluzione di 1 parte su 200.000 (18bit)
Alta velocità, fino a 500 aggiornamenti al secondo
Calibrazione automatica o immissione diretta di mV/V con linearizzazione
Filtro dinamico programmabile
Compensazione della temperatura
Segnalazione degli errori, comprese le condizioni di guasto degli estensimetri e i sovraccarichi
---
