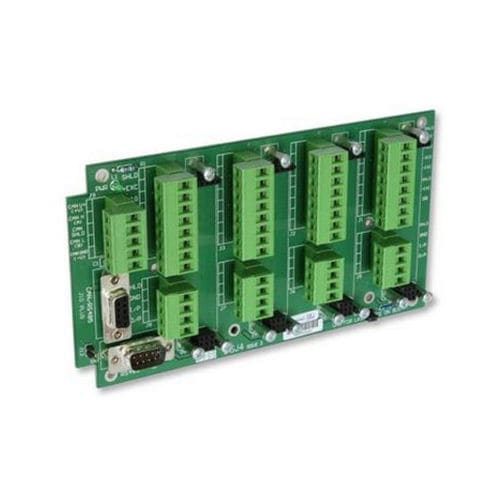

La scheda di montaggio DSJ4 offre un comodo pacchetto che consente l'interconnessione e il montaggio sul campo di 4 moduli DSC in modo rapido e semplice.
La scheda DSJ4 è disponibile per il montaggio a paratia, su superficie o su guida DIN di 4 schede convertitore di celle di carico digitali DSC. Progettata per l'uso con sensori estensimetrici come trasduttori di pressione, celle di carico e sensori di coppia, la famiglia DSC offre funzionalità di conversione del segnale ad alta velocità e precisione.
I formati di uscita disponibili includono RS485, ASCII, Modbus, MantraCAN (J1939). Nota bene: i prodotti MantraCAN funzionano solo con il software Mantracourt fino a Windows 10 incluso.
Per un canale di ingresso, il modello DSJ1 consente di collegare un singolo DSC a un bus di comunicazione comune. Più DSJ1 o DSJ4 possono essere collegati allo stesso bus per applicazioni distribuite (tranne quando si usa la RS232).
Per il montaggio interno al sensore, la stessa elettronica è disponibile anche in un formato miniaturizzato e compatto, noto come modulo convertitore di cella di carico digitale incorporato DCell.
Si noti che il modello DSJ4 è la designazione del circuito stampato completo di connettori, ma NON COMPRENDE il modulo di interfaccia della cella di carico DSC o la custodia. Pertanto, quando si sceglie questo prodotto, assicurarsi di selezionare anche il modulo DSC e la custodia appropriati.
La scheda di conversione digitale delle celle di carico DSC presenta le seguenti caratteristiche
Prestazioni elevate a basso costo - risoluzione fino a 400.000 conteggi
Velocità, fino a 500 aggiornamenti al secondo
Calibrazione tramite ingresso alto/basso o immissione diretta di mV/V
Calibrazione remota dello shunt tramite comando software o ingresso digitale
Calibrazione a più punti
Ingresso del sensore di temperatura per la compensazione attiva della temperatura
Segnalazione degli errori, comprese le condizioni di guasto degli estensimetri e
---
