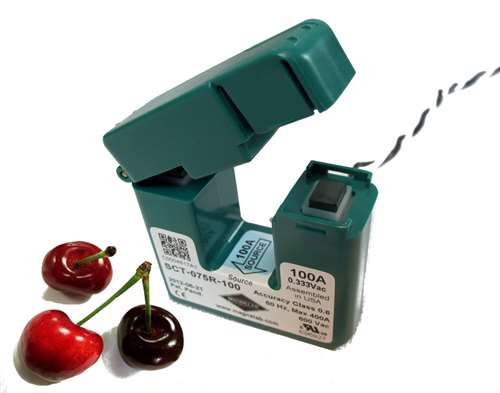

Sensore di corrente a trasformatore SCT-075R

ACapribile

Sensore di corrente a nucleo diviso SCT-075R La serie di sensori di corrente a nucleo diviso SCT-075R è classificata come avente una classe di precisione C57,13 classe di precisione 0,6 secondo il grado di reddito ANSI. Offrono un angolo di fase superiore di 0,25 gradi e una linearità ineguagliabile che è rara in altri tipi di sensori di corrente alternata. Ha una capacità massima di 250 ampere che passano attraverso il conduttore centrale. L'ingresso fino a 250 ampere viene trasformato da questo CT split core CT in un'uscita a 0,333 Volt. SCT-075R | Caratteristiche -Precisione della linearità ± 0,5% -Angolo di fase ± 0,25% -Ingresso nominale fino a 250 Ampere -Precisione dal 10% al 120% della corrente nominale -Funziona da 30 Hz a 1.000 Hz -8 piedi di piombo a coppia attorcigliata -Omologato UL, CE e RoHS -Tensione massima: 600V (a conduttore nudo) -Uscita 0,333 Volt AC a corrente nominale SCT-075R |Descrizione Questi tipi di trasformatori sono particolarmente adatti per l'installazione su cavi elettrici già installati. Questo perché può semplicemente scattare attorno al suddetto conduttore e ha un meccanismo di autobloccaggio. La tensione massima per il conduttore nudo è di 600 volt. L'SCT-075R è disponibile nelle potenze di 50, 100, 200 e 250 ampere e ha un'apertura di 0,79 pollici di larghezza. Nel frattempo, un prodotto simile che ha anche un'uscita nominale di 0,333 volt è il trasformatore di corrente split core SCT-3000 ma può ospitare fino a 3000 ampere. Il design del trasformatore di corrente per l'SCT-075R gli conferisce una precisione di linearità dello 0,5% in entrambi i casi. Ciò consente di effettuare calcoli stimati molto vicini ai risultati effettivi. Questa precisione è mantenuta al 10-120% della corrente nominale. Il suo angolo di fase è di 0,25 gradi e ha un ingresso nominale fino a 250 ampere.
