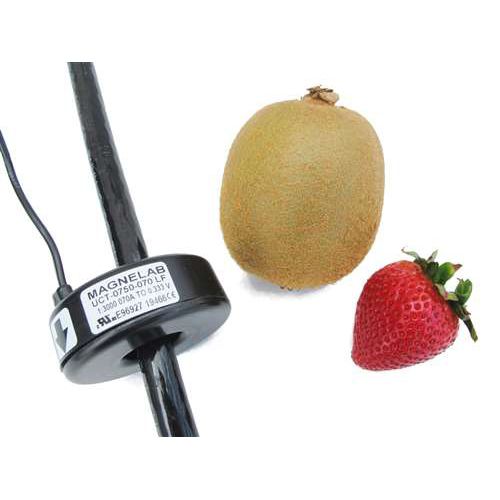

Sensore di corrente CA a nucleo solido UCT-0750
I modelli di trasformatori di corrente UCT sono migliori dell'uno per cento di precisione con meno di un angolo di fase di un grado. L'uscita è controllata da una resistenza di precisione fissata allo standard industriale di 0,333 Volt AC. La robusta struttura incapsulata in resina epossidica di questo sensore di corrente è dotata di otto piedi di cavi attorcigliati. Contattate Magnelab per altre valutazioni e progetti personalizzati.
Versione Revenue Grade disponibile con una linearità dello 0,5% con uno sfasamento inferiore a 0,26°. Il Revenue Grade soddisfa o supera la classe di misurazione IEC 0,5. Vedere la scheda SPEC per maggiori dettagli.
UCT-0750 | Caratteristiche
Corrente nominale d'ingresso da 5 ampere a 100 ampere
Uscita 0,333 Volt AC a corrente nominale con precisione di linearità ± 1% o superiore
Angolo di fase < 1 grado misurato al 50% della corrente nominale (<0,26 gradi per il Revenue Grade)
Precisione dal 10% al 130% della corrente nominale
Piombo a coppie attorcigliate di 8 piedi e riconosciuto UL
Sono disponibili uscite personalizzate e altri parametri
Temperatura di funzionamento: da -20 gradi Celsius a +110 gradi Celsius
Funziona da 30 Hz a 1.000 Hz
Piombo a coppie attorcigliate di 8 piedi, 22 AWG
Norma UL 61010-1, EN60044-1
Ulteriori informazioni
Peso 0,13063460256 kg
Ampère Rating0, 100, 30, 30, 50, 70
Uscita 0,333 Volt
Tipo di prodottoSensore di corrente
Ingresso AC
---
