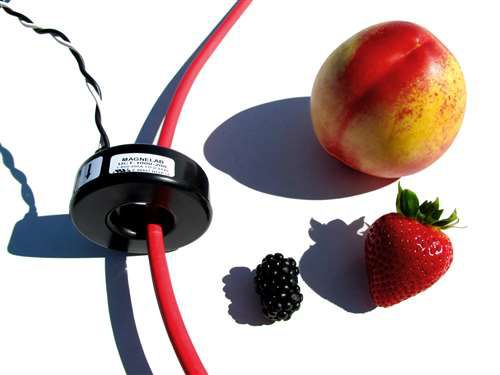

Sensore di corrente toroidale UCT-1000 series

ACnucleo solidodi precisione

Sensore di corrente CA a nucleo solido UCT-1000 La serie UCT-1000 di Magnelab è migliore dell'uno per cento di precisione e meno di un angolo di fase di un grado. L'uscita è controllata da una resistenza di precisione fissata allo standard industriale di 0,333 Volt AC. La robusta costruzione incapsulata in resina epossidica è dotata di otto piedi di cavi intrecciati. Uscite personalizzate e altri parametri sono disponibili su richiesta del cliente. I modelli di trasformatori di corrente UCT di Magnelab hanno una precisione migliore dell'uno per cento e un angolo di fase inferiore ad un grado. L'uscita è controllata da una resistenza di precisione fissata allo standard industriale di 0,333 Volt AC. La robusta struttura incapsulata in resina epossidica di questo sensore di corrente è dotata di otto piedi di cavi attorcigliati. Si prega di contattare Magnelab per altre valutazioni e progetti personalizzati. Versione Revenue Grade disponibile con una linearità dello 0,5% con uno sfasamento inferiore a 0,26°. Il Revenue Grade soddisfa o supera la classe di misurazione IEC 0,5. Vedere la scheda SPEC per maggiori dettagli. Caratteristiche del trasformatore di corrente UCT-100 Corrente nominale d'ingresso da 50 Amp a 200 Amp Uscita 0,333 Volt AC a corrente nominale con precisione di linearità ± 1% o superiore Angolo di fase < 1 grado misurato al 50% della corrente nominale (<0,26 gradi per il Revenue Grade) Precisione dal 10% al 130% della corrente nominale Temperatura di funzionamento: da -20 gradi Celsius a +110 gradi Celsius Piombo a coppie attorcigliate di 8 piedi Riconosciuto UL/Standard UL 61010-1, EN60044-1 Sono disponibili uscite personalizzate e altri parametri Ulteriori informazioni Peso 0,1496854821 kg Ampère Rating0, 100, 150, 150, 200, 200, 50, 70 Ingresso AC Uscita 0,333 Volt Tipo di prodottoSolido Core CT
