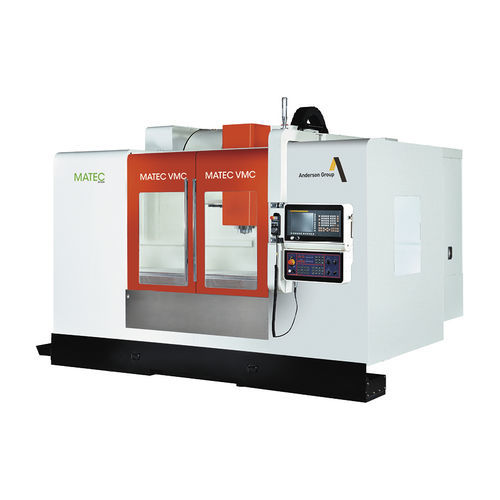

Centro di lavoro CNC 3 assi VMC series

verticaleHSK-63HSK-100

Nel progettare i centri di lavoro compatti a 3 assi, MATEC non è scesa a compromessi in termini di qualità e precisione. Per questo motivo il basamento della macchina, la colonna e la tavola sono stati realizzati in fusione grigia di alta qualità. La struttura della macchina è stata calcolata mediante analisi agli elementi finiti (FEA). La base è costituita da una struttura scatolare che è stata rinforzata da profili di nervature calcolati con precisione, in modo da assorbire al massimo le vibrazioni. Allo stesso tempo, la struttura scatolare e le nervature garantiscono la massima rigidità. Su tutti e tre gli assi, la macchina è dotata di guide di precisione per impieghi gravosi; gli assi X, Y e Z sono dotati di guide lineari a rulli. Sistema di cambio utensile con magazzino a dischi e pinza doppia. Per cambiare l'utensile, che giace orizzontalmente nel magazzino dischi, lo si porta in posizione di cambio verticale. Allo stesso tempo, la pinza doppia preleva il nuovo utensile e quello che si trova nel mandrino e cambia gli utensili con una rotazione di 180°. L'asse Z verticale è montato sulla colonna e, per alcune varianti di macchina, è dotato di un sistema di contrappeso idraulico. Il mandrino incorporato ad alta potenza in classe di prestazione HSK63 I SK40 con 8.000 1/min è dotato di 6 cuscinetti e garantisce una buona prestazione di taglio in quasi tutti i materiali, già nel modello base. I cuscinetti a sfera sono lubrificati a grasso a vita.
