Centro di lavoro CNC 5 assi FUV series

verticaleHSK-63HSK-100

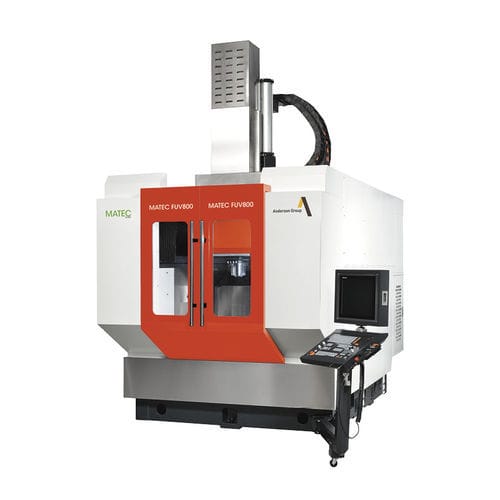

Il modello FUV800 I FUV800 B è stato progettato per una produzione elaborata di parti e forme complesse su 5 assi. Il design del portale garantisce un'elevata rigidità e concentrazione delle masse accelerate, con un'eccellente concezione dinamica. Il basamento della macchina è costituito da una fusione a nervature strette. Prima della lavorazione meccanica, l'intera struttura della colonna viene sollecitata. L'intera struttura si distingue per l'elevata termostabilità che consente una precisa lavorazione simultanea a 5 assi dei pezzi. Il ponte girevole incorporato nelle pareti laterali e i punti di rotazione degli assi della tavola perfettamente integrati consentono la lavorazione di pezzi fino a un peso totale di 1.200 kg. La tavola della macchina ha un diametro di 800 mm e consente di lavorare pezzi con un diametro massimo di 900 mm e un'altezza di 550 mm. L'asse di rotazione consente un giro completo di 360°. L'asse di rotazione ha un campo di rotazione di +120° I -120°. Tutti gli assi sono dotati di sistemi di misurazione del percorso diretto. Il caricamento dei pezzi può avvenire in modo estremamente efficiente grazie alla distanza massima di 720 mm tra il bordo della porta e il centro della tavola della macchina. La macchina può essere equipaggiata con max. 120 utensili in HSK63 I SK40 e 60 utensili in HSK100 I SK50. La versione standard è dotata di 32 utensili ciascuno.
