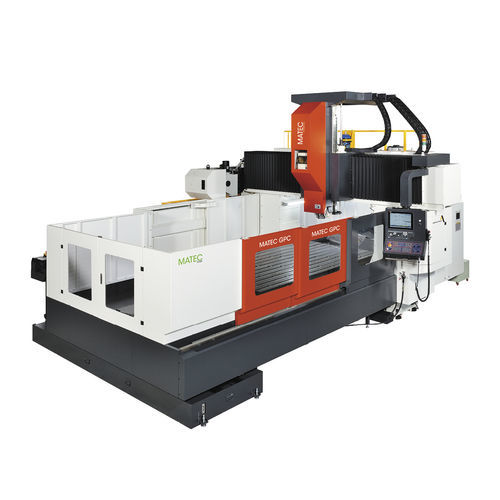

Centro di lavoro CNC 3 assi GPC

verticalea tavola mobilea portale

Centro di lavoro a portale verticale con portale fisso e tavola mobile della macchina come asse X. Gli assi Y e Z sono costruiti sulla trave a portale. Tutte le strutture di base della macchina sono costituite da ghisa di alta qualità trattata termicamente. La struttura della macchina, calcolata mediante analisi agli elementi finiti (FEA), è perfettamente nervata e garantisce un'estrema rigidità. La trave del portale e le due colonne verticali sono realizzate in un unico pezzo (Y = 1.600 mm). La macchina è dotata di guide lineari precise e ad alta capacità su tutti e tre gli assi. Gli assi sono azionati da viti a ricircolo di sfere. Tutte le parti mobili della macchina sono lubrificate da un sistema di lubrificazione centrale automatico. Il magazzino utensili e il cambio utensili sono montati in parallelo sull'asse X e sono staccati nell'area di lavoro. Gli utensili vengono cambiati in una posizione X fissa nella posizione più alta dell'asse Z. Sistema di cambio utensile con magazzino a catena e pinza doppia. Per cambiare l'utensile che giace orizzontalmente nel magazzino a catena, lo si porta in posizione verticale. Allo stesso tempo, la pinza doppia preleva il nuovo utensile e quello che si trova nel mandrino e cambia gli utensili con una rotazione di 180°. Le elevate prestazioni di taglio in quasi tutti i materiali possono essere ottenute grazie al mandrino integrato ad alta potenza con cambio a 2 velocità. I cuscinetti a sfera sono lubrificati a grasso a vita. Completano la macchina dotazioni aggiuntive come la copertura completa dell'area di lavoro con tetto, le coperture telescopiche su tutti gli assi, l'unità di raffreddamento con ugelli di risciacquo e risciacquo del letto e la rimozione dei trucioli, perfettamente adattata alla classe di prestazioni.
