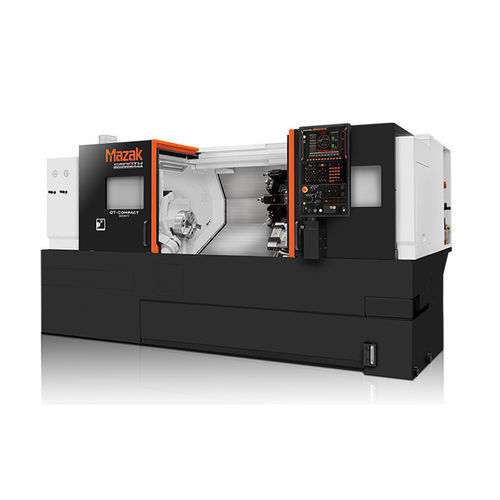

Tornio CNC QT

3 assi12 utensiliper produzioni di massa

Centri di tornitura CNC compatti e ad alte prestazioni Perfetta combinazione di convenienza e prestazioni. Ampia gamma disponibile per varie applicazioni come tornitura, fresatura, lavorazione con asse Y e secondo mandrino. Dotato del CNC MAZATROL SmoothC efficiente, veloce e facile da usare. Mandrino di tornitura per alta produttività e precisione L'intera serie è dotata di un mandrino di tornitura, affidabile e ad alte prestazioni per la lavorazione di una vasta gamma di materiali, dagli acciai alle leghe leggere di alluminio. La caratteristica principale del mandrino di tornitura è l'assenza totale di componenti di trasmissione meccanica, come ingranaggi, cinghie, ecc., che si traduce in nessuna manutenzione, maggiore affidabilità e migliore qualità della superficie. Il mandrino principale diventa anche un asse C continuo, con incrementi di 0.0001°. Serie 100: 6” Serie 200: 8” Serie 300: 10” Torretta a tamburo motorizzata a 12 posizioni La torretta a tamburo è servoassistita. È del tipo NO-LIFT (non si solleva durante la rotazione) ed è progettata per minimizzare possibili interferenze. Il tipo di attacco è BOLT-ON per alta rigidità. È disponibile anche una versione opzionale con 12 stazioni e 24 posizioni (richiede portautensili specifici). Secondo mandrino Nelle versioni a doppio mandrino, questi presentano orientamento e sincronizzazione ad alta velocità per un trasferimento ottimale delle parti dal primo al secondo mandrino. Serie 100: 5”, 200/300: 6” Asse Y per la lavorazione di forme complesse La generosa corsa dell'asse Y assicura ampie possibilità di applicazione per una maggiore efficienza nella lavorazione di parti complesse. Corsa dell'asse Y: 100 (±50) mm Ampia gamma di versioni motorizzate in tutte le serie La macchina può essere configurata per qualsiasi esigenza di produzione. Alta produttività in spazi ridotti Le macchine con una lunghezza di 500 mm, dalla serie 100 alla serie 300, hanno la stessa impronta: 4.39 m² (2600 mm × 1690 mm). Le macchine con una lunghezza di 1000 mm (serie 200M, 200MY, 300M, 300MY) hanno anche la stessa impronta: 5.96 m² (3385 mm × 1760 mm). Operabilità ineguagliabile con il CNC Smooth C ad alta velocità e alta precisione MAZATROL SmoothC I programmi possono essere facilmente creati in modalità conversazionale e interattiva. Con la programmazione MAZATROL e la programmazione conversazionale/interattiva, anche gli operatori senza molta esperienza possono creare programmi rapidamente. I vari processi di lavorazione sono chiaramente visualizzati su schermi adatti. Il progresso e il tempo di produzione, la programmazione, la gestione dei dati e degli utensili, la configurazione e la manutenzione possono essere facilmente visualizzati in qualsiasi momento. Molteplici opzioni di automazione disponibili - Porta frontale automatica La velocità di apertura/chiusura è impostata in 3 passaggi con un dispositivo di sicurezza integrato per fermare l'operazione tramite sensore di presenza. Sono disponibili anche porte automatiche con sensori di area. - Presetting utensili Per impostare e registrare un nuovo utensile, basta posizionarlo a contatto con il sensore sul dispositivo di presetting, dopodiché una routine automatica completerà il processo di misurazione in modo autonomo, un sistema semplice, efficace e sicuro. - Cattura pezzi automatico (per lavorazione a barra) Questo dispositivo raccoglie automaticamente i pezzi finiti in un contenitore esterno. Può essere combinato con un alimentatore di barre o trasportatori di scarico pezzi per un sistema automatizzato. - Misurazione automatica del pezzo Una sonda tattile (con connessione radio) può essere montata sulla torretta (su un supporto specifico). Ciò consente la misurazione in processo di diametri esterni e interni (richiede sonde disposte diversamente sulla torretta) e, se necessario, la compensazione automatica delle dimensioni di lavorazione regolando gli offset degli utensili pertinenti. - Disposizioni per automazione di terze parti La serie QT-COMPACT L può essere equipaggiata con sistemi e dispositivi di sicurezza, come recinzioni, interblocchi, ecc., per automazione o sistemi robotici forniti da terze parti. Specifiche tecniche / Caratteristiche - Tipo di prodotto: Centri di tornitura CNC compatti - Applicazioni: Tornitura, fresatura, lavorazione con asse Y, secondo mandrino - Controllo: CNC MAZATROL SmoothC - Potenza del mandrino: 15 kW (varia a seconda del modello) - Velocità del mandrino: fino a 6000 min-1 (varia a seconda del modello) - Mandrino utensile motorizzato: 5.5 kW, 4500 rpm - Corsa dell'asse Y: 100 mm (±50 mm) - Dimensioni mandrino: 6”, 8”, 10” - Diametro massimo di lavorazione: Φ340 mm - Lunghezza massima di lavorazione: fino a 1046.5 mm (varia a seconda del modello) - Torretta a tamburo servoassistita a 12 posizioni (tipo NO-LIFT) - Opzionale: torretta a 12 stazioni/24 posizioni - Cattura pezzi automatico, presetting utensili, misurazione pezzo - Porta frontale automatica con sensori di sicurezza - Impronta: 4.39 m² o 5.96 m² a seconda del modello - Disposizioni per automazione di terze parti
