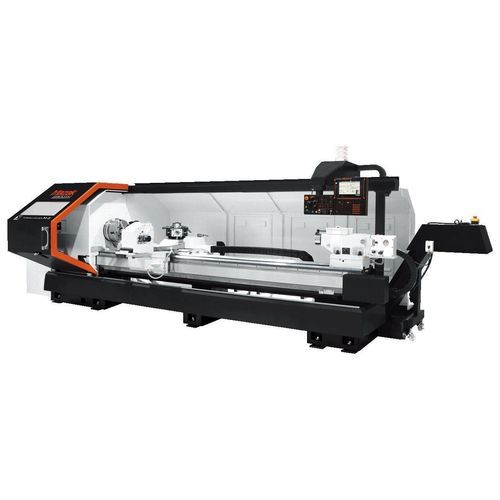

Tornio CNC M-5

orizzontalea base pianaper lavorazione meccanica pesante

Centro di tornitura CNC a letto piano per la lavorazione pesante di pezzi di grande diametro e lunghi alberi - Eccellente meccanismo di rimozione dei trucioli, costruzione del letto ad alta rigidità - Struttura del mandrino ad alta rigidità, ideale per pezzi di grande diametro di materiale difficile da lavorare. Progettato per alta produttività e affidabilità Eccellente meccanismo di rimozione dei trucioli, costruzione del letto ad alta rigidità Il letto ha sabbia sigillata all'interno della sua struttura a doppia parete di tipo scatola, e ha un'eccellente assorbimento delle vibrazioni. Questo migliora la stabilità durante il taglio insieme alla rigidità dinamica del letto. Le guide a V rettificate con precisione del M-5 subiscono un processo speciale di indurimento a induzione sviluppato da Mazak (oltre HS 70). Mandrino ad alta potenza / rigidità Ideale per pezzi di grande diametro di materiale difficile da lavorare. Con un intervallo di velocità del mandrino da 6 a 2200 min⁻¹, e potenza massima disponibile tra 178 e 2200 min⁻¹ tramite un sistema di cambio marcia idraulico a 3 velocità. Grande foro del mandrino per pezzi ad albero Il mandrino ha un'elevata rigidità grazie al supporto di un cuscinetto di precisione, e il diametro del foro del mandrino è di Φ104 mm, il che è favorevole per la tornitura. L'opzione di foro del mandrino Φ181 mm è molto efficace per la lavorazione di pezzi di grande diametro nel mandrino. Struttura della torretta unica Tempo di configurazione ridotto Consentire 14 utensili permanentemente impostati per minimizzare il tempo di configurazione. Il taglio di alta precisione e alta resistenza è disponibile grazie ai grandi accoppiamenti di diametro e all'elevata forza di serraggio della torretta (accoppiamento della torretta a disco ottagonale anteriore: 252 mm, 44600 N / 4550 kgf; accoppiamento della torretta di alesatura esagonale posteriore: 230 mm, 40200 N / 4100 kgf). Contropunta idraulica robusta Grande diametro del manicotto e struttura di base ampia ideale per il taglio pesante. Il grande manicotto di 100 mm di diametro della contropunta e la base ampia, insieme alla sua spinta massima di 14700 N (1500 kgf) e forza di serraggio del letto di 78400 N (8000 kgf), lo rendono ideale per il taglio pesante. Facilità di programmazione tramite programmazione conversazionale MAZATROL Riduzione del 75% del tempo di configurazione per il primo pezzo La configurazione del primo pezzo, dalla programmazione al controllo del percorso dell'utensile, alla configurazione dell'utensile e alla configurazione delle coordinate di lavoro, può essere effettuata in un periodo di tempo molto breve. Rispetto ad altri sistemi CNC, la configurazione del primo pezzo può essere ridotta fino al 75%. Dimensione del mandrino: 12" Diametro massimo di lavorazione: Φ580 Lunghezza massima di lavorazione: 2080 mm / 2985 mm - Tipo di prodotto: Centro di Tornitura CNC - Modello: TURNING CENTER M-5 - Dimensione del mandrino: 12" - Diametro massimo di lavorazione: Φ580 mm - Lunghezza massima di lavorazione: 2080 mm / 2985 mm - Intervallo di velocità del mandrino: 6 a 2200 min⁻¹ - Velocità del mandrino a piena potenza: 178 a 2200 min⁻¹ - Diametro del foro del mandrino: Φ104 mm (opzione: Φ181 mm) - Numero di utensili della torretta: 14 - Accoppiamento della torretta a disco ottagonale anteriore: 252 mm, 44600 N / 4550 kgf - Accoppiamento della torretta di alesatura esagonale posteriore: 230 mm, 40200 N / 4100 kgf - Diametro del manicotto della contropunta: 100 mm - Spinta massima della contropunta: 14700 N (1500 kgf) - Forza di serraggio del letto della contropunta: 78400 N (8000 kgf)
