Sensore di prossimità senza contatto

a corrente di FoucaultcilindricoATEX

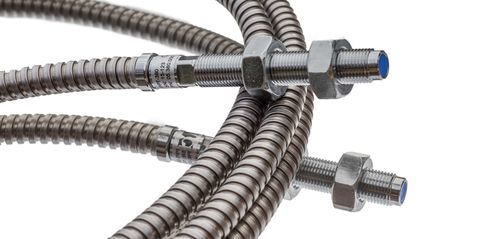

Sintesi del prodotto Le sonde di prossimità sono sensori a correnti parassite senza contatto progettati per misurare con precisione le vibrazioni dell'albero e la posizione della spinta assiale nelle apparecchiature rotanti. Queste soluzioni di monitoraggio sono essenziali per garantire il funzionamento sicuro ed efficiente di impianti quali idrogeneratori, turbine, pompe e ventilatori. Tracciando continuamente i comportamenti meccanici come lo squilibrio, il disallineamento e lo spostamento assiale, le sonde di prossimità consentono di individuare precocemente i guasti, supportando strategie di manutenzione predittiva che riducono i tempi di fermo non programmati, migliorano l'affidabilità e prolungano la vita delle apparecchiature.

• Tre soluzioni di sonde di prossimità complementari: Sistema di prossimità intelligente, Sonda di prossimità integrata, Sistema di prossimità analogico
• Progettato per un'integrazione avanzata dei dati, una configurazione semplificata o una conformità robusta per condizioni difficili

Sistema di prossimità intelligente (SPS) Il sistema Smart Proximity è una soluzione modulare a correnti parassite ad alte prestazioni progettata per il monitoraggio avanzato delle condizioni e la protezione. Con un'interfaccia Modbus integrata, fornisce valori calcolati in base al tempo come pk, pk-pk e posizione media dell'albero (gap). Questi valori sono calcolati direttamente a livello del trasmettitore, riducendo al minimo la necessità di un'elaborazione esterna e consentendo una perfetta integrazione nelle moderne piattaforme SCADA, DCS o di monitoraggio edge.

• Dati di posizione e vibrazione pre-elaborati disponibili via Modbus
• Componenti intercambiabili (sonda, cavo di estensione e trasmettitore) semplificano la manutenzione e la gestione dei ricambi

Caratteristiche principali dell'SPS

• Campi di misura: 2 mm (8mV/μm) e 4 mm (4mV/μm)
• Campo di frequenza: Da CC a 10 kHz (-3 dB)
• Campo di temperatura (sensore e cavo): -Da -35 a +180 °C
• Opzione uscita elaborata 4-20 mA
• Interfaccia Modbus digitale integrata
• Design robusto e sigillato
• Sistemi di lunghezza totale di 5 o 10 m

Componenti di un sistema di prossimità intelligente

• La sonda del sistema di prossimità (PSP): sensore a correnti parassite ad alte prestazioni per misure precise e senza contatto in ambienti industriali difficili
• Il cavo di estensione del sistema di prossimità (PSE): Cavo coassiale di livello industriale per una facile disconnessione e una robusta trasmissione del segnale
• Il trasmettitore digitale di prossimità (DPT): unità di elaborazione centrale, alimenta la sonda e converte il segnale misurato in dati utilizzabili, offrendo sia l'uscita dinamica grezza che i valori elaborati tramite Modbus o 4-20 mA opzionale

Tutti gli elementi del sistema sono completamente intercambiabili, consentendo una rapida manutenzione in loco e riducendo i tempi di inattività senza compromettere le prestazioni o l'integrità del segnale. Comprensione delle uscite di segnale

• Uscita di tensione dinamica: Segnale analogico grezzo (8 mV/µm o 4 mV/µm) per la messa in servizio, l'analisi delle vibrazioni o il monitoraggio diretto
• Modbus RTU (uscita digitale): Accesso in tempo reale a valori calcolati quali scarto medio, picco e spostamento da picco a picco
• Uscita elaborata 4-20 mA (opzionale): Segnale elaborato digitalmente e scalato per rappresentare la posizione o l'ampiezza della vibrazione

Sonda di prossimità integrata (PPT-280) Il PPT-280 è una sonda di prossimità compatta e all-in-one, progettata per un'installazione rapida e semplice senza la necessità di condizionatori di segnale esterni. È dotata di elettronica di linearizzazione integrata per un'eccellente linearità e una compensazione attiva della temperatura. L'oscillatore integrato da 750 kHz garantisce una misura con un effetto di esaurimento magnetico minimo. Fornisce un'uscita di tensione diretta proporzionale alla posizione dell'albero.

• L'installazione in un unico componente semplifica il cablaggio e consente di risparmiare spazio - non è necessario un driver esterno
• Configurabile grazie a un kit regolabile sul campo (opzionale) per la regolazione della gamma e della polarità

PPT-280 Caratteristiche principali

Gamme di misura: 2 mm (8mV/μm) e 4 mm (4mV/μm)

Gamma di frequenza: da 0 a 1,2 kHz

Compensazione elettronica di linearizzazione integrata e compensazione attiva della temperatura

Alimentato con -24 V o +24 V a seconda della configurazione

Opzionale: kit di configurazione e interfaccia digitale per l'impostazione e la calibrazione

Lunghezza 10 m

Il PPT-280 è ideale per gli utenti che cercano una sonda di prossimità compatta e autonoma che riduca al minimo lo sforzo di installazione e il numero di componenti. Sistema di prossimità analogico (PPT-080/110) Il PPT-080/110 è un robusto sistema di sonde di prossimità conforme alla norma API 670, progettato per la protezione di macchinari critici in ambienti industriali e pericolosi. Basato sulla tecnologia a correnti parassite, il sistema comprende una sonda, un cavo di prolunga e un driver che forniscono un'uscita di tensione grezza (o 4-20 mA opzionale) direttamente proporzionale allo spostamento dell'albero. Grazie alle certificazioni ATEX, IECEx e CSA opzionali, questo sistema è ideale per l'impiego in atmosfere esplosive e in installazioni regolamentate.

• Pienamente conforme alla norma API 670 per la protezione di apparecchiature rotanti critiche
• Disponibile con certificazioni ATEX e IECEx per l'uso in zone pericolose

PPT-080/110 Caratteristiche principali

• Campi di misura lineari e sensibilità: 2mm e 4mm
• Certificato per l'uso in atmosfere potenzialmente esplosive
• Sistemi di lunghezza totale di 5m o 9m
• Trasmettitore alimentato a loop (4-20mA)

Il PPT-080/110 è la soluzione ideale per la protezione di apparecchiature critiche in centrali elettriche, raffinerie e industrie pesanti. Modelli disponibili

• SPS: Campo di misura da 0,2 mm a 2,2 mm o da 0,2 mm a 4,2 mm, sensibilità 8mV/µm o 4mV/µm, interfaccia Modbus
• PPT-280: Campo di misura da 0,2 mm a 2,2 mm o da 0,2 mm a 4,2 mm, sensibilità 8mV/µm o 4mV/µm, cavo integrale da 10 m
• PPT-080: Campo di misura da 0,25 mm a 2,25 mm, sensibilità 7,87 mV/µm, cavo di prolunga da 8 m o 4 m
• PPT-110: Campo di misura da 0,4 mm a 4,4 mm, sensibilità 3,94 mV/µm, cavo di prolunga da 8 m o 4 m
• PPT-990 configuration kit: Kit di configurazione per PPT-280

Applicazioni

• Idrogeneratori
• Turbine a gas e a vapore
• Pompe, ventilatori e torri di raffreddamento

Analisi avanzata

• FFT - Analisi delle vibrazioni in base alla frequenza: Converte il segnale di vibrazione grezzo nelle sue componenti di frequenza, rivelando difetti meccanici come risonanze, squilibri o disallineamenti
• Orbit Plot - Vibrazioni dell'albero nel piano radiale (X-Y): Visualizza il movimento in tempo reale dell'albero sul piano orizzontale utilizzando due sonde di prossimità ortogonali
• Linea centrale dell'albero - Posizione radiale dell'albero nel tempo (piano X-Y): Mostra la posizione media dell'albero all'interno del gioco del cuscinetto, rivelando come l'albero si muove o si sposta nel tempo a causa di variazioni di carico, effetti termici, disallineamento o comportamento del film d'olio

Caratteristiche / Specifiche tecniche

• Tecnologia a correnti parassite senza contatto
• Gamme di misura: 0.da 2 mm a 4,4 mm a seconda del modello
• Sensibilità: da 3,94 mV/µm a 8 mV/µm a seconda del modello
• Gamma di frequenza: Da CC a 10 kHz (SPS), da 0 a 1,2 kHz (PPT-280)
• Campo di temperatura: da -35 a +180 °C (SPS)
• Opzioni di uscita: Tensione grezza, 4-20 mA, Modbus RTU
• Conformità API 670 (PPT-080/110)
• CertificazioniATEX, IECEx e CSA disponibili (PPT-080/110)
• Lunghezze del sistema: 4m, 5m, 8m, 9m o 10m a seconda del modello
• Componenti robusti, sigillati e intercambiabili
