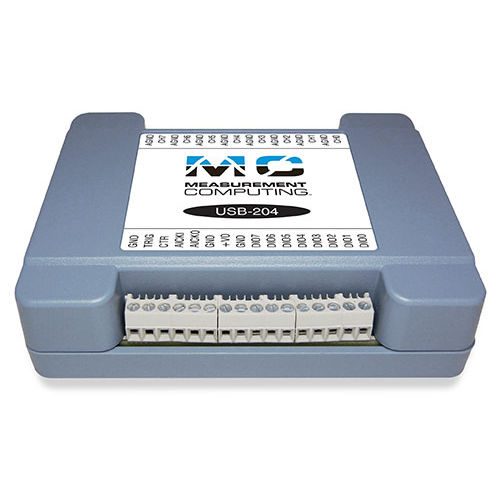

Modulo di acquisizione dati di potenza USB 200 series

multicanalebenchtopembedded

La serie USB-200 di dispositivi di acquisizione dati (DAQ) USB offre velocità di campionamento più elevate rispetto ai dispositivi DAQ a 12 bit di prezzo simile. Ogni dispositivo offre funzioni di ingresso analogico, digitale e contatore e fino a due uscite analogiche. Sono disponibili versioni OEM per applicazioni embedded. Ingresso analogicoUSB-200 I dispositivi della serie USB-200 forniscono otto ingressi analogici SE a 12 bit. L'intervallo di ingresso analogico è fisso a ±10 V. Velocità di campionamentoLa velocità massima di scansione continua è una velocità aggregata. La tabella seguente elenca la velocità massima per canale quando si esegue la scansione da uno a otto canali Uscita analogica (USB-202 e USB-205) Le versioni standard e OEM dell'USB-202 e dell'USB-205 dispongono di due canali di uscita analogica a 12 bit. Entrambe le uscite possono essere aggiornate simultaneamente a una velocità fino a 125 S/s per canale. Un'uscita può essere aggiornata a una velocità fino a 250 S/s. L'intervallo di uscita è fisso da 0 V a 5 V. I/O Pacer esterni Ogni dispositivo della serie USB-200 fornisce un ingresso di clock esterno e un'uscita di clock per il pacer di ingresso analogico. È possibile collegare un segnale di clock esterno al terminale di ingresso del clock esterno. Quando si utilizza il clock interno, ogni dispositivo emette il clock di campionamento dell'ADC. - Otto ingressi analogici a 12 bit - Velocità di campionamento fino a 500 kS/s - Fino a due uscite analogiche - Otto linee di I/O digitali - Un ingresso per contatore di eventi a 32 bit - I/O pacer esterno - Non è richiesta alimentazione esterna - Disponibile con custodia e terminali a vite o come solo scheda OEM con connettori header connettori - Kit ACC-205 per guida DIN disponibile Sistemi operativi supportati - Windows® 11/10/8/7/ Vista®XP 32/64 bit - Linux - Android
