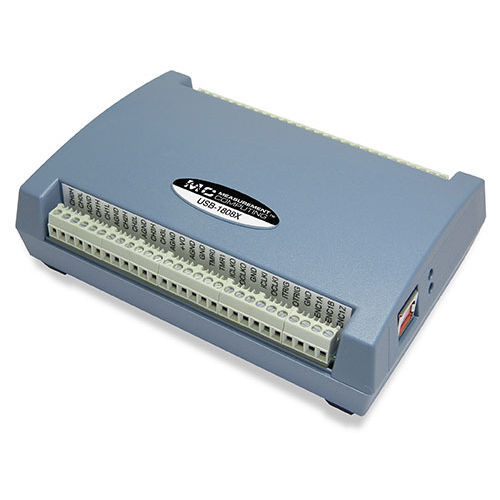

Modulo di acquisizione dati multicanale USB-1808 series

benchtopa I/O digitalead alta velocità

I dispositivi di acquisizione dati (DAQ) della serie USB-1808 forniscono ingressi analogici simultanei ad alta risoluzione a 18 bit, oltre a I/O digitali e misure di contatori. Sono dotati di I/O sincrono che consente di leggere ingressi analogici, digitali e contatori e di generare contemporaneamente uscite analogiche e digitali. Sono disponibili versioni OEM per applicazioni embedded. I dispositivi della serie USB-1808 sono dispositivi DAQ ad alte prestazioni e a campionamento simultaneo. Tutti i dispositivi offrono I/O di tensione sincroni e simultanei, uscita di forme d'onda, ingresso di contatore, ingresso di encoder in quadratura, uscita di timer e I/O digitale. I modelli USB-1808X offrono operazioni di I/O sincrono con velocità fino a 200 kS/s per canale, mentre i modelli USB-1808 offrono le stesse funzioni con velocità fino a 50 kS/s per canale. Ingresso analogico I dispositivi della serie USB-1808 dispongono di otto ingressi analogici a 18 bit a campionamento simultaneo, selezionabili via software per canale in modalità DIFF o SE. I modelli USB-1808X supportano campionamenti fino a 200 kS/s per canale, mentre i modelli USB-1808 supportano frequenze di campionamento fino a 50 kS/s per canale. Tutti i dispositivi supportano gamme di tensione di ±10 V, ±5 V, da 0 V a 10 V e da 0 V a 5 V. Coda di guadagno del canale La funzione di coda dei guadagni dei canali consente di configurare un elenco di canali e guadagni per ogni scansione. Ogni canale può avere un'impostazione di guadagno diversa e le impostazioni vengono memorizzate in un elenco che viene scritto nella memoria locale del dispositivo. L'elenco della coda di guadagno dei canali sui dispositivi della serie USB-1808 può contenere fino a otto canali unici che devono essere elencati in ordine crescente.
