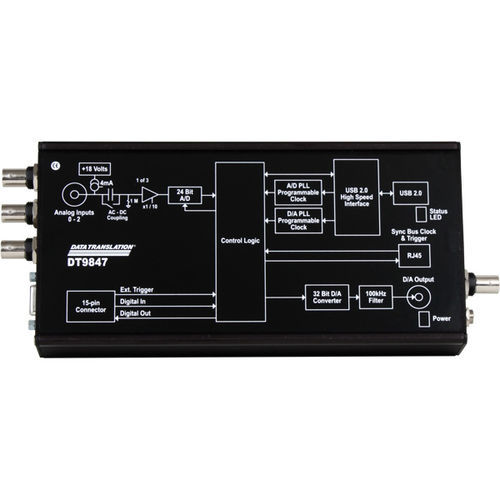

Analizzatore di segnale DT9847 series

di monitoraggioaudioarmonico

Gli analizzatori di segnali dinamici USB della serie DT9847 forniscono misure altamente accurate per la misurazione di suoni e vibrazioni. Sono disponibili fino a due uscite analogiche. Le caratteristiche includono un A/D per canale, I/O analogici simultanei, ampia larghezza di banda, bassa distorsione armonica e condizionamento del segnale IEPE per misure dirette del sensore. La serie DT9847 è costituita da moduli di acquisizione del segnale dinamici e ad alta precisione, progettati per applicazioni di suono e vibrazioni. Questi moduli sono ideali per misure di precisione con microfoni, accelerometri e altri trasduttori con un'ampia gamma dinamica. Le applicazioni più comuni includono test audio, acustici e di vibrazione. Combinando il DT9847 con l'applicazione QuickDAQ pronta per la misurazione, si ottiene un potente strumento di analisi FFT. Inoltre, tutti i dispositivi Data Translation includono un supporto completo per driver e software e strumenti di interfaccia per programmatori LabVIEW™ e MATLAB®. Canali di ingresso analogici Il modulo DT9847-2-2 offre due canali di ingresso analogici e il modulo DT9847-3-1 tre canali di ingresso analogici. Si tratta di canali single-ended; a questi ingressi possono essere collegati sensori IEPE. I guadagni di 1 e 10, selezionabili via software, forniscono ingressi effettivi di ±10 V e ±1 V. I moduli della serie DT9847 utilizzano convertitori analogico-digitali (ADC) Delta-Sigma a 24 bit che dispongono di filtri anti-aliasing basati sulla frequenza di clock. Questi filtri eliminano l'aliasing, che è una condizione in cui i componenti di ingresso ad alta frequenza appaiono erroneamente come frequenze più basse dopo il campionamento.
