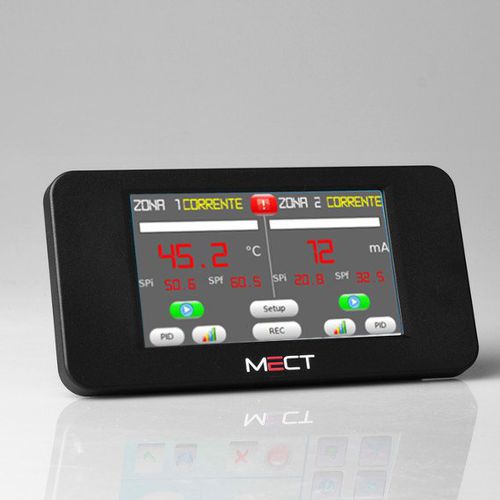

Pannello PLC con HMI Monitor Touch-Screen 4,3" TPAC1007 04
Basato su un' architettura ARM9, il pannello operatore TPAC1007 è un PLC con dispositivo di interfaccia uomo macchina da 4.3" con touch-screen che integra le librerie grafiche di QT.
Il pannello operatore con PLC può essere fornito con monitor orizzontale o verticale. Il software "MECT SUITE" è rilasciato in OpenSource.
E' disponibile il servizio di Connessione Remota e Monitoring sMily, indispensabile per l'Industria 4.0, per un controllo da remoto del dispositivo, da ogni luogo e in ogni momento.
Sul pannello operatore PLC TPAC1007 sono presenti ingressi e uscite sia analogiche sia digitali, in particolare: 4 Ingressi analogici, 2 Uscite analogiche, 4 Ingressi digitali PNP oppure 1 Ingresso encoder bidirezionale e 8 Ingressi/Uscite digitali PNP.
Il pannello operatore PLC TPAC1007 è equipaggiato con protocolli Modbus RTU su interfaccia RS485, Modbus TCP e TCPRTU su interfaccia Ethernet.
La porta micro USB è utilizzata come host per datalogging e aggiornamento del software, o come device per mass-storage.
Sul pannello operatore PLC TPAC1007 è installabile una memoria micro SD fino a 64GB, per programmi e dati.
SOFTWARE
Per configurare il vostro pannello operatore PLC TPAC1007 è disponibile il pacchetto di softwaredenominato "MECT SUITE" che contiene i software per la configurazione del sistema e per la creazione dell'applicazione PLC e dell'applicazione grafica HMI:
Qt Creator:
Generazione grafica dell'applicazione HMI (grafica a pagine);
Generazione e definizione delle variabili del sistema;
Configurazione dei parametri di comunicazione;
Impostazione preliminari del Pannello Operatore;
