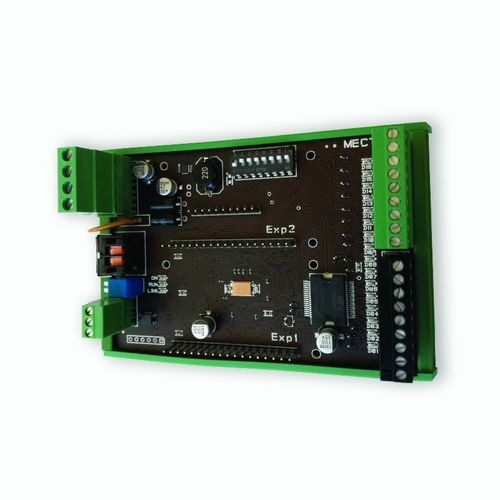

Modulo di interfaccia bus MPNE1001

Modbusanalogico

MPNE è un sistema modulare con ingressi / uscite digitali e analogici con interfaccia ModbusRTU. Il modulo MPNE1001 ha interfaccia Modbus RTU e processa i dati provenienti dai terminali rendendoli disponibili verso l'interfaccia Modbus RTU. Il MPNE1001 è parte di un sistema componibile formato da una base e al massimo due espansioni al fine di ottenere differenti configurazioni di ingressi e uscite (digitali e analogici). La base è composta da 16 linee digitali e, se necessario, è possibile aggiungere schede di espansione, fino ad un massimo di 2. Le schede di espansione disponibili sono: Il modulo viene agganciato su una guida din di tipo EN 50022 (din35 - 4 moduli DIN). Il modulo con interfaccia Modbus RTU MPNE1001 è composto da: Interfaccia verso il bus Modbus RTU; 3 led di stato; 16 led per le linee digitali. SOFTWARE Protocollo: Modbus RTU Baudrate: 9600, 19200, 38400, 57600 Indirizzo modulo: da 1 a 63 HARDWARE PORTE DI COMUNICAZIONE: 1 RS485 half duplex INGRESSI / USCITE: 8 Ingressi digitali (PNP 0-24Vdc) di cui 2 possono essere utilizzati per collegare un encoder mono/bidirezionale 8 Ingressi/uscite digitali (PNP 0-24Vdc). Per uscite a relè abbinare il prodotto ACIN01. Alcuni I/O possono essere gestiti con una logica più evoluta rispetto al semplice utilizzo come ingressi e uscite. In particolare sono presenti: Uscite PTO Ingressi Encoder Ingressi Fast Uscite Fast Dati questi I/O si possono realizzare delle logiche di risposta rapida senza l’intervento esplicito del PLC.
