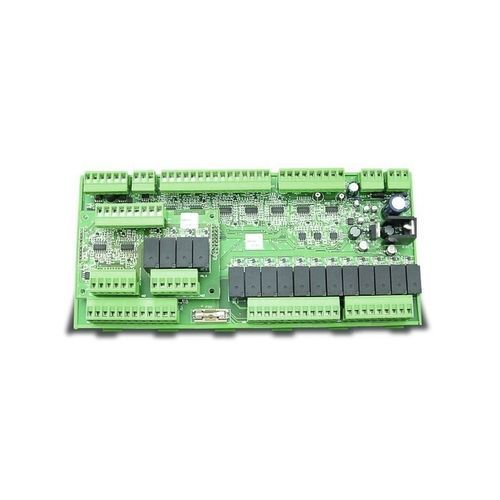

Scheda I/O analogica MPNC100

digitaleCANopena 8 ingressi

L'MPNC100 è una scheda per automazione industriale con ingressi e uscite analogiche e digitali. La scheda si interfaccia con PLC o pannelli operatori attraverso un bus di protocollo CANopen. La scheda, montabile su guida DIN e alimentata a 24V in alternata o continua, è equipaggiata con 9 ingressi digitali NPN opprure PNP, 12 uscite digitali a relè, 8 ingressi per PT100, 2 ingressi in 4-20mA. Gli ingressi analogici sono acquisiti con 12 bit di risoluzione. L'MPNC100 prevede un’uscita analogica 0-10V a 10bit. Sono presenti inoltre 2 ingressi per TA e un ingresso per TV. L'MPNC100 effettua una misura dello sfasamento tra gli ingressi TA e il TV per il calcolo della potenza sui motori asincroni. L'MPNC100 prevede la possibilità di inserire una scheda di una espansione che aggiunge: 4 ingressi digitali NPN o PNP, 4 uscite digitali a relè, 2 ingressi PT100, 2 ingressi 4-20mA (solo per i modelli MPNC100 01 e MPNC100 02). Caratteristiche INGRESSI ANALOGICI: Scheda Base: 2 ingressi da TA 50A max 2 ingressi analogici 0÷20mA - 4÷20mA 1 ingresso da TV (2,5V=400Vac) 8 ingressi da sonde PT100 (Modelli MPNC100 01 e MPNC100 03) 4 ingressi da sonde PT100 (Modelli MPNC100 02 e MPNC100 04) 4 ingressi 0÷10V (Modelli MPNC100 02 e MPNC100 04) Scheda espansione: 2 ingressi da sonde PT100 2 ingressi analogici 0÷20mA - 4÷20mA INGRESSI DIGITALI: Scheda Base: 9 ingressi NPN / PNP configurabili su richiesta Scheda espansione: 4 ingressi NPN / PNP configurabili su richiesta USCITE ANALOGICHE: Scheda base: 1 uscita analogica 0÷20mA - 4÷20mA USCITE DIGITALI: Scheda base: 12 uscite a relè Scheda espansione: 4 uscite a relè Protocollo: CANopen o Modbus RTU Alimentazione: 24Vac/Vdc
