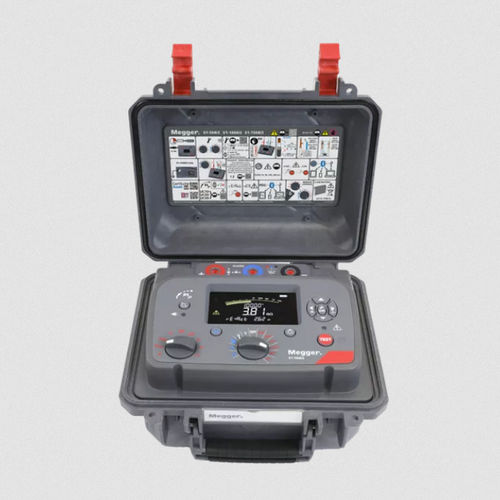

Dispositivo di misura della resistenza di isolamento portatile S1 series

Breve descrizione
La serie Expert S1 fornisce test di isolamento precisi in sottostazioni e ambienti di campo ad alta rumorosità. Integra filtraggio adattivo, immunità al rumore 8 mA, PI Predictor™ e modalità RE>Act™, oltre al controllo remoto per operazioni più sicure. Progettata per ingegneri di utility, OEM e team di commissioning per testare trasformatori, cavi, quadri e boccole.

Modelli

• S1-568/2 — 5 kV
• S1-1068/2 — 10 kV
• S1-1568/2 — 15 kV

Caratteristiche principali

• Filtro adattivo che monitora la velocità di variazione della corrente di rumore e applica smorzamento dinamico per evitare distorsioni della corrente di prova, prevedere/sopprimere picchi e stabilizzare le letture durante commutazioni o energizzazioni.
• Immunità al rumore di 8 mA per letture stabili in sottostazioni rumorose.
• RE>Act™: indica la presenza di corrente di riassorbimento residua e mostra quando l'isolamento è pronto per un nuovo test, riducendo errori e tempi fra prove.
• PI Predictor™: stima rapida dell'Indice di Polarizzazione (PI), riducendo il tempo dei test PI fino al 50%.
• Controllo remoto completo via Bluetooth® (senza dongle) o USB per operare a distanza in sicurezza (adatto a zone con rischio di arco); memoria integrata per archiviazione temporanea dei risultati.
• Terminali di guardia ad alte prestazioni per minimizzare l'effetto delle perdite superficiali e garantire precisione di misura.
• Suite diagnostica completa: IR, DAR, PI, DD, SV, ramp e PDC (PDC tramite software).
• Esportazione dei risultati verso PowerDB o CertSuite per reportistica e analisi a lungo termine.
• Classe di sicurezza CAT IV e design robusto per l'uso in campo.

Applicazioni
Progettata per professionisti HV che eseguono diagnostica e test di accettazione su trasformatori, cavi, quadri, boccole e altri asset critici in ambienti di sottostazione rumorosi. Ideale per utility, OEM e team di commissioning che richiedono elevata immunità al rumore, controllo remoto e diagnostica avanzata.

Software e connettività

• Controllo remoto e trasferimento dati tramite Bluetooth® e USB (Bluetooth senza dongle).
• Memoria integrata per memorizzare i risultati prima dell'esportazione.
• Driver di comunicazione Windows disponibile per il trasferimento strumento‑PC (aggiornamenti e supporto via sezione prodotto).

Modalità di test / diagnostica

• IR (resistenza di isolamento)
• DAR (Dielectric Absorption Ratio)
• PI (indice di polarizzazione)
• DD (Dielectric Discharge)
• SV (Step Voltage)
• Test in ramp
• PDC (Partial Discharge Correlation) — con software di supporto

Vantaggi

• Risultati affidabili in sottostazioni rumorose grazie al filtraggio adattivo e all'alta immunità al rumore.
• Risparmio di tempo con PI Predictor™ e RE>Act™.
• Procedure di prova più sicure tramite controllo remoto.
• Diagnostica completa ed esportazione semplice per reportistica e gestione asset.

Specifiche tecniche

• Serie / prefisso modello: S1 (S1-568/2, S1-1068/2, S1-1568/2)
• Tensioni di prova: 5 kV, 10 kV, 15 kV (per modello)
• Immunità al rumore: 8 mA
• Filtro adattivo: smorzamento dinamico e predizione dei picchi
• PI Predictor™: riduce il tempo del test PI fino al 50%
• RE>Act™: indicatore di corrente di riassorbimento per tempi di retest sicuri
• Controllo remoto: Bluetooth® (senza dongle) e USB
• Memoria a bordo: archiviazione interna dei risultati
• Terminali di guardia: alte prestazioni per misurazioni accurate con perdite superficiali
• Classe di sicurezza: CAT IV
• Modalità di test: IR, DAR, PI, DD, SV, ramp, PDC (PDC via software)
• Esportazione dati: compatibile con PowerDB e CertSuite
• Utenti target: ingegneri utility, OEM, team di commissioning
