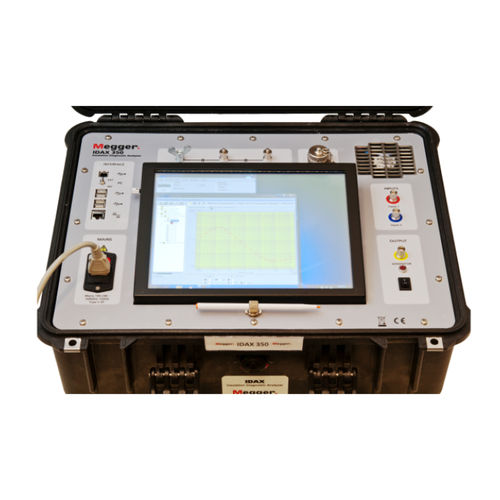

Controllore di isolamento per rete AC IDAX series

a media tensione

Misurare il contenuto di umidità, il tan delta/fattore di potenza e la conduttività dell'olio con il DFR sul campo Misure DFR (Dielectric Frequency Response) per la diagnostica dell'isolamento L'IDAX è un analizzatore diagnostico dell'isolamento basato sul DFR (Dielectric Frequency Response), noto anche come FDS (Frequency Domain Spectroscopy). La tecnologia DFR è una procedura di test consolidata nei laboratori che, grazie a uno sforzo innovativo di Megger, è stata adattata per l'uso sul campo nella gamma di strumenti IDAX. Il DFR consiste nella misurazione della capacità e delle perdite (tan delta o fattore di potenza) su più frequenze. La curva DFR misurata dipende dalla geometria dell'isolamento, dall'umidità, dalla conduttività dell'olio e dalla temperatura. Grazie all'adattamento avanzato della curva al modello del materiale di riferimento, l'IDAX calcola il contenuto di umidità nell'isolamento solido, la conduttività dell'olio alla temperatura di riferimento di 25 °C e il fattore tan delta/potenza alla temperatura di riferimento di 20 °C. In questi calcoli, l'ITC (Individual Temperature Correction), un'altra importante innovazione Megger, viene utilizzato per tradurre i dati di prova dalla temperatura dell'oggetto in esame alle temperature di riferimento. Il software IDAX incorpora uno sweep di frequenza con correzione ITC progettato esplicitamente per valutare i trasformatori e le boccole degli strumenti. Grazie a un approccio innovativo alla combinazione di dati nel dominio del tempo e della frequenza, l'IDAX offre il tempo di misura più breve sul mercato per una misurazione completa del DFR da 1 kHz a 10 μHz. A ciascun set di dati (tempo o frequenza) vengono applicati modelli di riferimento separati prima della trasformazione e della combinazione, eliminando così il rischio di artefatti introdotti da approssimazioni o trasformazioni di set di dati incompleti.
