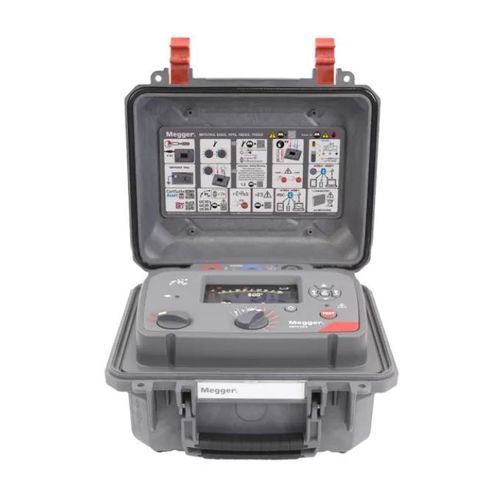

Dispositivo di misura della resistenza di isolamento portatile MIT series

benchtopper motore elettrico

Panoramica
Eseguire rapidamente e con precisione test di isolamento essenziali su motori, trasformatori, cavi e altre risorse elettriche. La gamma comprende due modelli: MIT515 (fino a 5 kV) e MIT1015 (fino a 10 kV). Questi strumenti supportano resistenza di isolamento, rapporto di assorbimento dielettrico (DAR) e indice di polarizzazione (PI). La famiglia Essential è pensata per applicazioni industriali, OEM e utility, con uso semplice e classificazione di sicurezza CAT IV 600 V.

Caratteristiche principali

• PI Predictor™ stima i valori PI in pochi minuti e può ridurre i tempi del test PI fino al 50% per aumentare la produttività.
• RE>Act™ (brevetto in corso): modalità di test che monitora la corrente di riassorbimento per garantire misurazioni accurate e prevenire valutazioni passe/non passe errate e tensioni di ritorno pericolose.
• Immunità al rumore di 3 mA per risultati stabili in impianti industriali o di distribuzione fino a 45 kV.
• Corrente di carica/di burn fissa di 3 mA; nessuna memorizzazione interna (progettato per test go/no-go semplici).
• Terminale di guardia ad alte prestazioni per garantire accuratezza in condizioni di alta dispersione.
• Custodia robusta e protezione IP65 (coperchio chiuso) contro urti, polvere e ambienti gravosi.
• Sicurezza operatore: classificazione CAT IV 600 V, rilevamento circuito sotto tensione e morsetti bloccabili.

Modalità di test

• Resistenza di isolamento (IR)
• Rapporto di assorbimento dielettrico (DAR)
• Indice di polarizzazione (PI)

Modelli e differenze

• MIT515 — tensione di uscita massima fino a 5 kV.
• MIT1015 — tensione di uscita massima fino a 10 kV.
• Entrambi i modelli condividono le stesse funzionalità e modalità di test; l'unica differenza è la tensione massima di uscita.

Applicazioni
Test di isolamento di routine su motori, trasformatori, cavi e altre risorse elettriche in contesti industriali, OEM e utility che richiedono prove affidabili e semplici.

Documentazione prodotto (disponibile)

• Scheda tecnica (inglese)
• Guida d'uso (inglese)
• Note applicative su RE>Act e PI Predictor

FAQ principali

• Megger offre tre famiglie: Essential (semplice, senza memoria interna), Advanced (modalità aggiuntive e memoria) ed Expert (per ambienti rumorosi, alto burn current o test remoti).
• I dispositivi Essential non dispongono di memoria interna né di esportazione dati; scegliere Advanced o Expert per tali funzioni.
• Dopo aver scelto la famiglia, selezionare la tensione di test richiesta (5 kV o 10 kV).

Specifiche tecniche

• Brand: Megger
• Modelli: MIT515, MIT1015
• Test supportati: IR, DAR, PI
• PI Predictor™: riduce il tempo dei test PI (stima dei valori PI)
• RE>Act™: monitora la corrente di riassorbimento per decisioni passe/non passe accurate e per prevenire tensioni di ritorno pericolose
• Corrente di burn/carica: fissa 3 mA
• Immunità al rumore: 3 mA (supporta siti fino a 45 kV)
• Terminale di guardia: alta prestazione per condizioni di alta dispersione
• Protezione ingressi: IP65 (coperchio chiuso)
• Sicurezza: CAT IV 600 V, rilevamento circuito sotto tensione, morsetti bloccabili
• Memoria a bordo: nessuna (nessuna memoria interna né esportazione diretta per la gamma Essential)
• Tensione massima di uscita: MIT515 fino a 5 kV; MIT1015 fino a 10 kV
