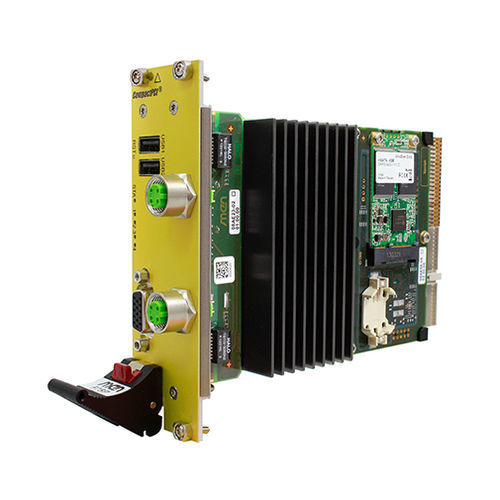

Computer monoscheda PICMG F75P

x86Intel Atom E6x0T seriesSATA

L'F75P è un computer sicuro COTS con sicurezza funzionale integrata che unisce tre CPU in una scheda CompactPCI PlusIO 3U. Rende le prestazioni di Intel Atom E6xx ("E600") con doppia ridondanza estremamente compatte, rivolgendosi principalmente alle applicazioni ferroviarie. Due processori di controllo (CP) indipendenti con RAM e Flash DDR2 indipendenti e una struttura di supervisione garantiscono la sicurezza: Per SIL 3 / SIL 4: con software ridondante in esecuzione su F75P e, ad esempio, con le istanze software sui due CP che confrontano le loro uscite. In questo modo la scheda diventa un sottosistema fail-silent, cioè in grado di spegnersi in caso di guasto fatale. Fino a SIL 2: utilizzo di uno solo dei due CP o utilizzo di entrambi i CP in modo indipendente per applicazioni diverse. In questo modo, su ciascun CP è possibile realizzare un'applicazione di sicurezza 1oo1D fino a SIL 2. Il processore di I/O (IOP) è costruito come una classica scheda CPU CompactPCI, con RAM DDR2 e I/O anteriori e posteriori. I connettori anteriori comprendono VGA, due USB 2.0 e due canali Ethernet a 100 Mbit. Sul retro, la scheda offre altre quattro porte USB 2.0, due porte Fast Ethernet, una SATA a 3-Gbit e un collegamento PCI Express x1. Queste interfacce sono conformi alla piedinatura standardizzata di CompactPCI PlusIO (PICMG 2.30). Uno slot mSATA a bordo consente una memorizzazione di massa scalabile e robusta. Il controller di gestione intelligente della scheda IOP registra eventi quali reset, sovratensione o sottotensione in una FRAM non volatile. I processori di controllo (CP) e di I/O (IOP) comunicano tramite collegamenti interni forniti da una FPGA. I CP sono progettati per eseguire un sistema operativo deterministico in tempo reale, come il QNX Neutrino RTOS Safe Kernel. È anche possibile implementare software diversificato su entrambi i kernel.
