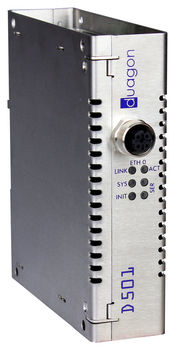

Gateway di comunicazione D501

EthernetRS232su guida DIN

Il D501 è un gateway Ethernet-RS232 facile da configurare. Fornisce fino a due interfacce RS232 (SER0 / SER1) e due interfacce Ethernet 10/100 Mb/s (ETH0 / ETH1). I connettori Ethernet sono conformi alla norma IEC 61076-2-101 (codifica D; femmina). Le interfacce Ethernet sono conformi a IEEE 802.3 e supportano 10BASE-T o 100BASE-TX, modalità full duplex, auto-negoziazione e auto MDI-X. Inoltre, la logica interna supporta lo standard IEC 61375-3-4 "Ethernet sui veicoli di trazione". La seconda interfaccia Ethernet opzionale ETH1 può essere utilizzata come canale ridondante o separato per scopi di diagnostica e manutenzione a distanza. i gateway di duagon sono disponibili in due varianti: come piattaforma per realizzare un'applicazione specifica del cliente o come gateway con un'applicazione standard configurabile. La variante piattaforma è accompagnata da una libreria di sviluppo che consente una progettazione rapida ed efficiente di applicazioni specifiche per il cliente. Il gateway è integrato in un alloggiamento in acciaio inossidabile che può essere montato su una guida DIN o con viti M4. Il dispositivo può essere alimentato direttamente dalla batteria del veicolo o tramite Power over Ethernet (PoE). Il D501 è progettato per il difficile ambiente della trazione ed è conforme agli standard EN 50155, EN 50121 e IEC 61373 in generale, ma in particolare a quelli di: -intervallo di temperatura ambiente da 40 °C a +70 °C Tensione di alimentazione di interruzione di classe S2 Rivestimento contro l'umidità Maggiore resistenza alle EMI e alle vibrazioni CARATTERISTICHE Stack di comunicazione Ethernet proprietario ad alte prestazioni; ottimizzato per i dati di processo ciclici. Supporto dei più comuni protocolli Ethernet in tempo reale, tra cui TRDP, IPTCom e EtherNet/IP - CIP. Interfaccia Ethernet ridondante opzionale.
