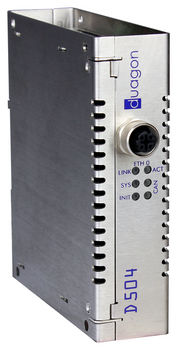

Gateway di comunicazione D504

EthernetCANCANopen

Il D504 è un gateway Ethernet-CAN facile da configurare. Fornisce fino a due interfacce CAN (CAN0 / CAN1) e fino a due interfacce Ethernet 10/100 Mb/s (ETH0 / ETH1). I connettori Ethernet sono conformi alla norma IEC 61076-2-101 (codifica D; femmina). Le interfacce Ethernet sono conformi a IEEE 802.3 e supportano 10BASE-T o 100BASE-TX, modalità full duplex, auto-negoziazione e auto MDI-X. Inoltre, la logica interna supporta lo standard IEC 61375-3-4 "Ethernet sui veicoli di trazione". La seconda interfaccia Ethernet opzionale ETH1 può essere utilizzata come linea ridondante o come canale separato per scopi di diagnostica e manutenzione a distanza. Le interfacce CAN supportano vari protocolli, tra cui CANpie, CANopen (slave e master) e J1939. A scelta, è possibile selezionare una terminazione da 120 Ω o 150 Ω. i gateway di duagon sono disponibili in due varianti: come piattaforma per realizzare un'applicazione specifica del cliente o come gateway con un'applicazione gateway configurabile standard. La variante piattaforma è accompagnata da una libreria di sviluppo che consente una progettazione rapida ed efficiente di applicazioni specifiche per il cliente. Il gateway è integrato in un alloggiamento in acciaio inossidabile che può essere montato su una guida DIN o con viti M4. Il dispositivo può essere alimentato direttamente dalla batteria del veicolo o tramite Power over Ethernet (PoE). Il D504 è progettato per il difficile ambiente della trazione ed è conforme agli standard EN 50155, EN 50121 e IEC 61373 in generale, ma in particolare a quelli di: -intervallo di temperatura ambiente da 40 °C a +70 °C Tensione di alimentazione di interruzione di classe S2 Rivestimento contro l'umidità Maggiore resistenza alle EMI e alle vibrazioni CARATTERISTICHE Stack di comunicazione Ethernet proprietario ad alte prestazioni;
